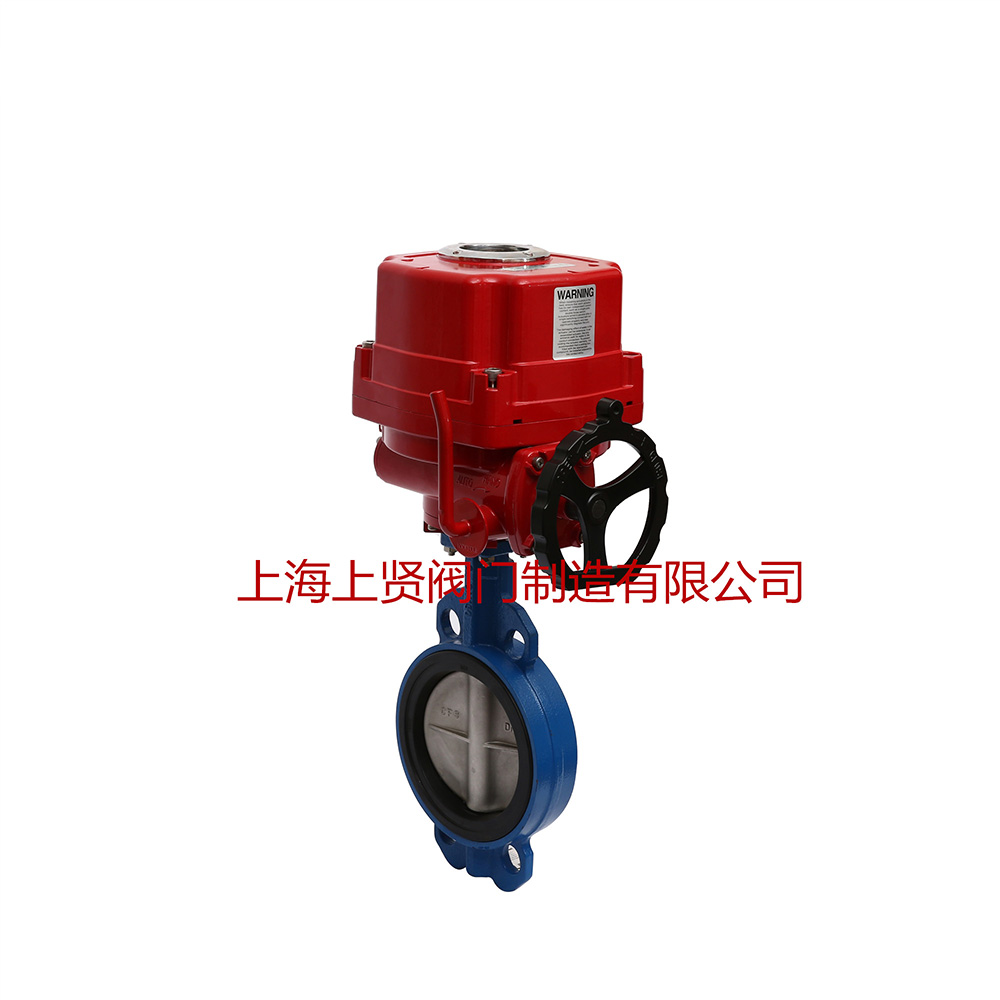

D971X電動軟密封蝶閥

D971X電動軟密封蝶閥
上海上賢閥門制作無限公司專業發賣D971X電動軟密封蝶閥傾力打造滬產節制閥高品德品牌。 生產廠直銷產品，錢特價，接受撥打征求！ 發賣熱線電話：、學手藝撐持： 我集團專業技術出產地展現給各種各樣手動食補閥、直流電動式三輪食補閥、自主經營式食補閥，手動不銹鋼閥體、手動 電動式三輪蝶閥、直流電動式三輪不銹鋼閥體、直流電動式三輪電動式三輪蝶閥、手動終止閥、直流電動式三輪終止閥、手動閘閥、直流電動式三輪閘閥等自動化控制蝶閥產品。
具體化先容

一、電動軟密封蝶閥 產物概述

本公司的D971X電動軟密封蝶閥是接納一體化布局，接入220VAC電源便可節制運行，也可加入節制模塊,輸入節制旌旗燈號（4-20mADC或1-5VDC）停止調理節制。電動軟密封蝶閥具備功效好，體積小，簡便惱人，機能杰出，配套簡略元，暢通才能大，對常溫、清潔介質，可選用閥板加軟密封（橡膠圈、四氟圈）來削減泄露（可達0.01%），高溫高壓工況可選用三偏疼硬密封閥體。電動軟密封蝶閥首(shou)要利用于食物，輕工，煤油，化工，講授(shou)裝備，造紙，電力比及(ji)行業的產業進程主動節制體系中(zhong)。

二、電動軟密封蝶閥 首要設想標準

設想標準 GB/T2238-1989
法蘭毗連尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
布局長度 GB/T12221-1989
壓力實驗 GB/T13927-2000；JB/T9092-1999

三、電動軟密封蝶閥 電動履行器手藝參數

電源電壓 AC220/380V，50/60Hz
輸入力矩 50N·M～2000N·M
舉措規模 0～90° 0～360°
舉措時候 15秒/30秒/60秒
掩護裝配 過熱掩護
情況溫度 -30°～60°
手動操縱 同附帶手柄操縱
限位 電氣、機器二重限位
防護品級 相稱于IP-65
防爆品級 ExdII BT4；特別請求可定制ExdII BT6
地位丈量 可選裝開關或電位計
驅動機電 8W/E
進線接口 PE1/2〞進線線鎖

履行器特色：
1.功效杰出:智能型、調理型、開關式。
2.體積玲瓏：體積相稱于同類產物的35%擺布。
3.利用便利：接納單相電源，接線簡略；接納球型凸出布局，使察看便利；免加油免點檢、防水防銹、肆意角度裝配。
4.掩護裝配有兩重限位、過熱掩護、過載掩護。全路程時候15秒、30秒、45秒、60秒。及帶手動功效。
5.智能(neng)數控(kong)：內置(zhi)模塊(kuai)接(jie)納杰出的(de)(de)計較(jiao)機(ji)單片(pian)及智能(neng)節制軟件(jian)間接(jie)領受(shou)計較(jiao)機(ji)或產業儀表等輸入的(de)(de)標(biao)準旌旗(qi)燈號(hao)（4-20mA DC /1-5VDC）完成閥門開度的(de)(de)智能(neng)節制和精確的(de)(de)定位(wei)。

四、電動軟密封蝶閥 首要整機資料

整機稱號 資料
閥體 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特別資料
密封圈 各類橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨

五、電動軟密封蝶閥 首要機能標準

公稱通徑DN(mm) DN50～1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
實驗壓力 強度實驗 0.9 1.5 2.4 3.75
密封實驗 0.66 1.1 1.76 2.75
高壓氣密實驗 0.5～0.7
合用介質 氛圍、水、污水、蒸氣、煤氣、油品等

六、電動軟密封蝶閥 形狀圖

七、電動軟密封蝶閥 裝配毗連尺寸

公稱通經(DN) 首要尺寸 法蘭尺寸
L L2 H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 342 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 430 165 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 470 190 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 510 203 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 550 216 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 630 254 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

八、電動軟密封蝶閥 產物選型

（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行(xing)器參數(shu)：電(dian)源電(dian)壓、節制(zhi)體例(開關(guan)型(xing)(xing)，調理型(xing)(xing))、節制(zhi)旌旗燈號(hao)(4-20mA,1-5V)、感化(hua)體例(電(dian)-開式，電(dian)-關(guan)式)
