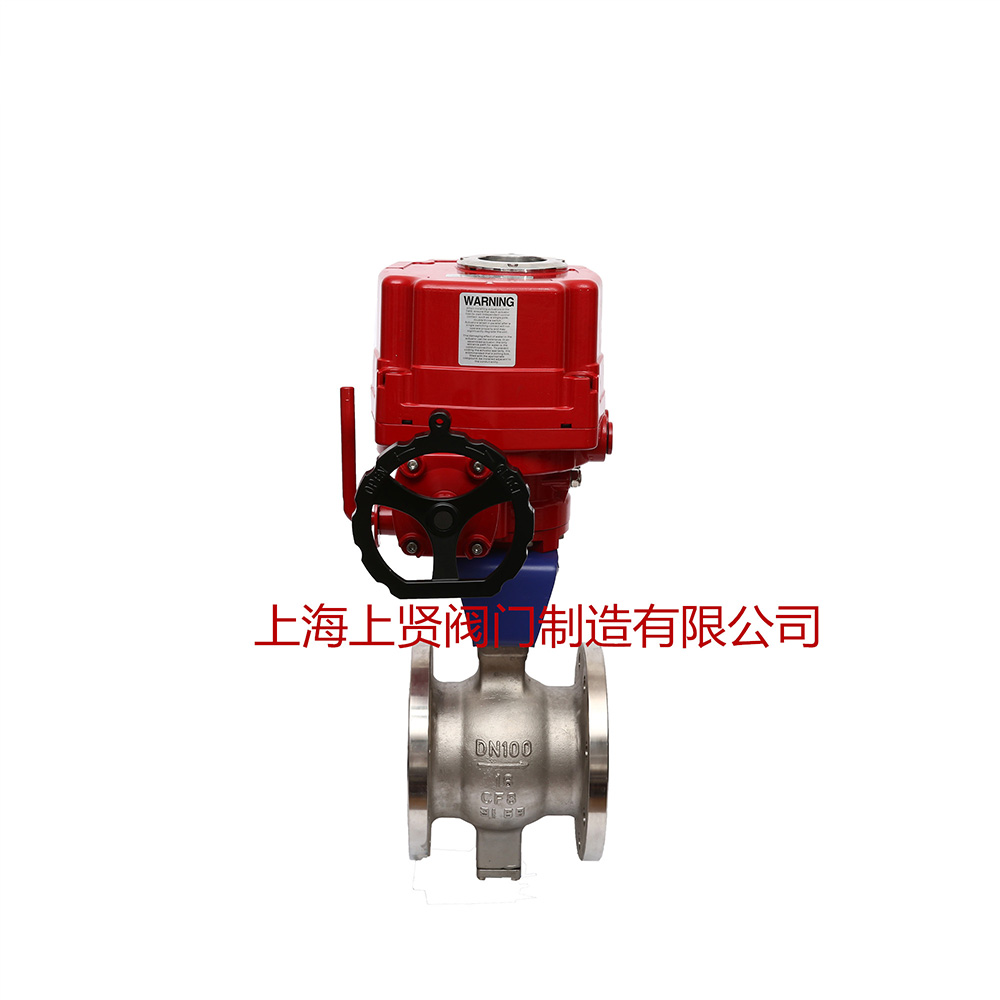

本公司的Q947牢固式電動球閥接納牢固式球閥與電動履行器組裝而成。首要合用于兩位堵截、調理的場所。閥與履行機構的毗毗連納直連體例，電動履行機構內置伺服體系，不必另配伺服縮小器，輸入4-20mA旌旗燈號及220VAC電源便可節制運行。牢固式電動球閥具備(bei)連線(xian)簡略，布局松散、尺寸小、分量輕、阻力(li)小、舉措不變等(deng)長處。
（1）牢固式電動球閥接納牢固球設想，絕對活動部位均接納摩擦系數小自光滑資料，因此操縱扭矩小，另外密封光滑脂的持久密封，使得操縱簡便。
（2）牢固式電動球閥接納全通徑或縮徑設想，暢通阻力小。
（3）牢固式電動球閥接納牢固球設想，并增添了預緊力彈簧，使得球閥具備主動泄壓功效。
（4）每一個球閥都有兩個可動密封座，兩個標的目的也能密封，因此裝配時不須斟酌介質的流向。
（5）在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火撲滅易燃介質。
（6）耐(nai)火(huo)布(bu)局兩重掩護，當萬一產生火(huo)警而使(shi)密封(feng)圈燒損時，球閥的(de)各個(ge)密封(feng)部位均(jun)能(neng)構(gou)成金屬(shu)對金屬(shu)的(de)硬密封(feng)布(bu)局。
| 公稱通徑DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB | |||||||||||||
| 閥體情勢 | 兩段式鍛造閥體 | |||||||||||||
| 閥芯情勢 | "O"型球形閥芯 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||||
| 毗連情勢 | 法蘭式 | |||||||||||||
| 流量特征 | 類似快開型 | |||||||||||||
| 泄漏量 | 按GB/T4213-92，小于額外KV0.01% (軟密封：零泄漏) | |||||||||||||
| 可調規模 | 250:1 | 250:1 | ||||||||||||
| 根基偏差 | ±1% | |||||||||||||
| 死區 | ≤1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 合用溫度 | PTFE≤180℃；PPL≤280℃；金屬密封≥300℃ | |||||||||||||
| 設置裝備擺設履行機構 | 可配PSQ、HQ、UNIC、361RS、HR等系列角路程電動履行機構 | |||||||||||||
| 節制體例 | 開關到位燈(開關兩位節制)、智能調理(4～20mA摹擬量旌旗燈號節制) | |||||||||||||
| 電源電壓 | AC220/380V，50/60Hz |
|---|---|
| 輸入力矩 | 50N·M～2000N·M |
| 舉措規模 | 0～90° 0～360° |
| 舉措時候 | 15秒/30秒/60秒 |
| 掩護裝配 | 過熱掩護 |
| 情況溫度 | -30°～60° |
| 手動操縱 | 同附帶手柄操縱 |
| 限位 | 電氣、機器二重限位 |
| 防護品級 | 相稱于IP-65 |
| 防爆品級 | ExdII BT4；特別請求可定制ExdII BT6 |
| 地位丈量 | 可選裝開關或電位計 |
| 驅動機電 | 8W/E |
| 進線接口 | PE1/2〞進線線鎖 |
| 設想與制作 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 布局長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 查驗與實驗 | JB/T 9092、API 598、GB/T13927 |
| 整機稱號 | 整機資料 | ||
|---|---|---|---|
| 閥體閥蓋 | WCB | CF8(304) | CF8M(316) |
| 球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 |
| 密封圈、填料 | 加強聚四氟乙烯、對位聚苯 | ||
| 合用介質 | 水、蒸汽、油品等 | 硝酸等侵蝕性介質 | 醋酸等侵蝕介質 |
| 合用溫度 | -29～180°C(加強聚四氟乙烯)、-29～300°C(對位聚苯) | ||
| 公稱通徑DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 216 | 241 | 283 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 914 | 1067 | 1245 | |
| H | 配HQ | 325 | 335 | 365 | 400 | 420 | 440 | 470 | 545 | 580 | / | / | / | / | / |
| 配HR | 415 | 425 | 445 | 490 | 510 | 530 | 560 | 635 | 670 | / | / | / | / | / | |
| H1 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 580 | 700 | 800 | |
| W | 配HQ | 276 | 276 | 360 | 360 | 360 | 380 | 380 | 390 | 390 | / | / | / | / | / |
| 配HR | 197 | 197 | 256 | 256 | 256 | 328 | 328 | 328 | 328 | / | / | / | / | / | |
| PN1.6MPa法蘭尺寸 | |||||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 715 | 840 | 910 | |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 770 | 840 | |
| D2 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | 429 | 480 | 609 | 720 | 794 | |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-33 | 20-36 | 24-36 | |
| PN2.5MPa法蘭尺寸 | |||||||||||||||
| D | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 555 | 620 | 730 | 845 | 960 | |
| D1 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 | 660 | 770 | 875 | |
| D2 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | 448 | 503 | 609 | 720 | 820 | |
| n-φd | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | 16-33 | 16-36 | 20-36 | 20-39 | 24-42 | |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器參數：電源電壓、節制體例、節制旌旗燈號(4-20mA,1-5V)、感化體例(電-開式，電-關式)
盡可能(neng)具(ju)體供(gong)給以上手(shou)藝參數，便利我公(gong)司出產及手(shou)藝職員為您精確(que)選型。若有疑難.您能(neng)夠致(zhi)電給咱們！
