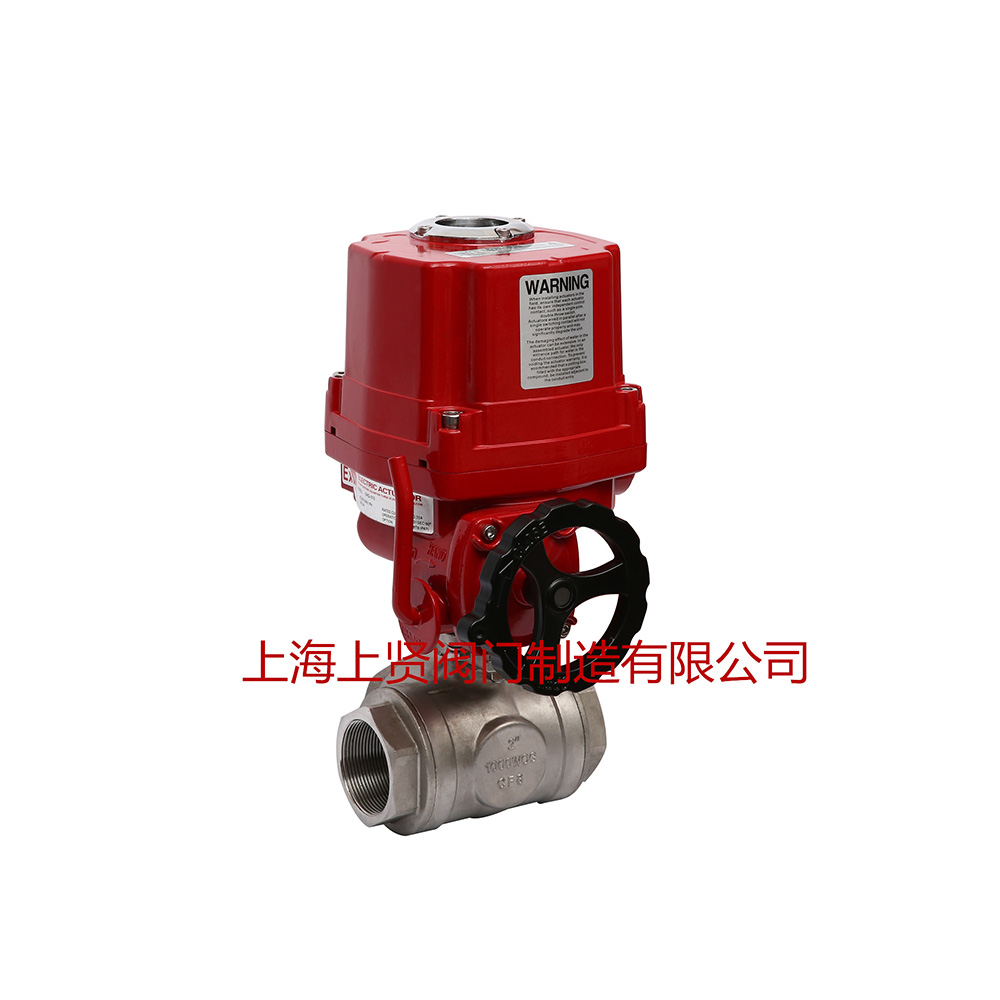

本公司的Q914/Q915型電動三通內羅紋球閥是上賢公司開辟的新型電動三通球閥。規范球芯有L型有三通雙口孔種，轉變球芯與管道的絕對角度，能夠對三支管道流體完成差別的組合節制；T型孔道可起配比感化，合用于液體、氣體、蒸汽等介質的配比調理與節制。電動三通內羅紋球閥接納HR型、HQ型角路(lu)程電動履(lv)行機構(gou)，以AC220V、AC380V或(huo)(huo)DC24V電源電壓作能源，接管產(chan)業主(zhu)動化儀表節制體(ti)系(xi)輸入的（4-20mA、或(huo)(huo)1-5VDC）電流(liu)旌旗燈號(hao)(hao)或(huo)(huo)電壓旌旗燈號(hao)(hao)，便可節制運(yun)行，完成(cheng)對工藝介質的比例(li)調理(li)或(huo)(huo)二位(wei)切換節制。
（1）電動三通內羅紋球閥有兩座和四座密封布局，閥芯孔道有L型和T型兩種布局情勢，接納節制閥芯扭轉角度，轉變閥芯孔道與管道口的毗連狀況，可完成對三條支管差別的組合節制。三通球閥暢通才能大，可節制氣體、液體、蒸汽，更合用于節制高粘度，纖維顆粒狀的流體。也合用于密封請求較嚴酷的場所。
（2）兩閥座密封三通球閥具備布局松散、形狀雅觀、密封機能好，它能完成對管道中介質流向的切換。也能使彼此垂直的兩個通道連通或封閉。
（3）四閥座密封三通球閥具備外型雅觀、布局松散公道，它不只可完成介質流向的切換，也能夠使三個通道彼此連通，同時可封閉肆意一個通道，使別的兩個通道連通，矯捷節制管路是介質的合流或分流。
（4）T型(xing)閥芯(xin)孔(kong)道(dao)能夠(gou)使三條(tiao)正(zheng)交的管道(dao)彼(bi)此(ci)(ci)連通或切換(huan)，起分流或合流感(gan)化(hua)；L型(xing)孔(kong)道(dao)毗(pi)連彼(bi)此(ci)(ci)正(zheng)交的兩管道(dao)。使另外一(yi)條(tiao)孔(kong)道(dao)堵截，起轉變介質流向感(gan)化(hua)。
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | ||||||
| 閥體情勢 | 三段式分體式閥體 | ||||||
| 毗連情勢 | 羅紋式、焊接式 | ||||||
| 閥芯情勢 | "O"型球形閥芯 | ||||||
| 舉措規模 | 0～90° | ||||||
| 泄露量Q | 按GB/T4213-92，小于額外KV0.01% (軟密封：零泄露) | ||||||
| 根基偏差 | ±1% | ||||||
| 回差 | ±1% | ||||||
| 死區 | ≤1%(可調) | ||||||
| 可調規模 | 250：1 | ||||||
| 設置裝備擺設履行機構 | 可配HQ、HR等系列角路程電動履行機構 | ||||||
| 節制體例 | 開關到位燈(開關兩位節制)、智能調理(4～20mA摹擬量旌旗燈號節制) | ||||||
| 電源電壓 | AC220/380V，50/60Hz |
|---|---|
| 輸入力矩 | 50N·M～2000N·M |
| 舉措規模 | 0～90° 0～360° |
| 舉措時候 | 15秒/30秒/60秒 |
| 掩護裝配 | 過熱掩護 |
| 情況溫度 | -30°～60° |
| 手動操縱 | 同附帶手柄操縱 |
| 限位 | 電氣、機器二重限位 |
| 防護品級 | 相稱于IP-65 |
| 防爆品級 | ExdII BT4；特別請求可定制ExdII BT6 |
| 地位丈量 | 可選裝開關或電位計 |
| 驅動機電 | 8W/E |
| 進線接口 | PE1/2〞進線線鎖 |
| 毗連體例 | 內羅紋毗連 | 對焊毗連 | |||||
|---|---|---|---|---|---|---|---|
| 整機稱號 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
| 密封圈、填料 | 加強聚四氟乙烯、對位聚苯 | ||||||
| 合用工況 | 合用介質 | 水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等腐 蝕介質 |
水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等侵蝕介質 |
| 合用溫度 | -29～180°C(加強聚四氟乙烯)、-29～300°C(對位聚苯) | ||||||
| 通徑DN | 英寸" | 毗連尺寸 | |||||
|---|---|---|---|---|---|---|---|
| mm | inch (G) | L | L1 | H(配HQ) | H(配HR) | A(配HQ) | A(配HR) |
| 10 | 3/8 | 60 | 30 | 260 | 130 | 265 | 161 |
| 15 | 1/2 | 72 | 36 | 265 | 130 | 265 | 161 |
| 20 | 3/4 | 85 | 42 | 280 | 135 | 265 | 161 |
| 25 | 1 | 91 | 46 | 290 | 139 | 265 | 161 |
| 32 | 11/4 | 110 | 55 | 310 | 158 | 265 | 197 |
| 40 | 11/2 | 122 | 61 | 340 | 165 | 265 | 197 |
| 50 | 2 | 145 | 72 | 360 | 202 | 265 | 197 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器參數：電源電壓、節制體例、節制旌旗燈號(4-20mA,1-5V)、感化體例(電-開式，電-關式)
盡(jin)可(ke)能(neng)(neng)具體供給以上手藝參數，便利(li)我公司出產及手藝職員為您(nin)精確選型。若有疑難.您(nin)能(neng)(neng)夠致電給咱們！
