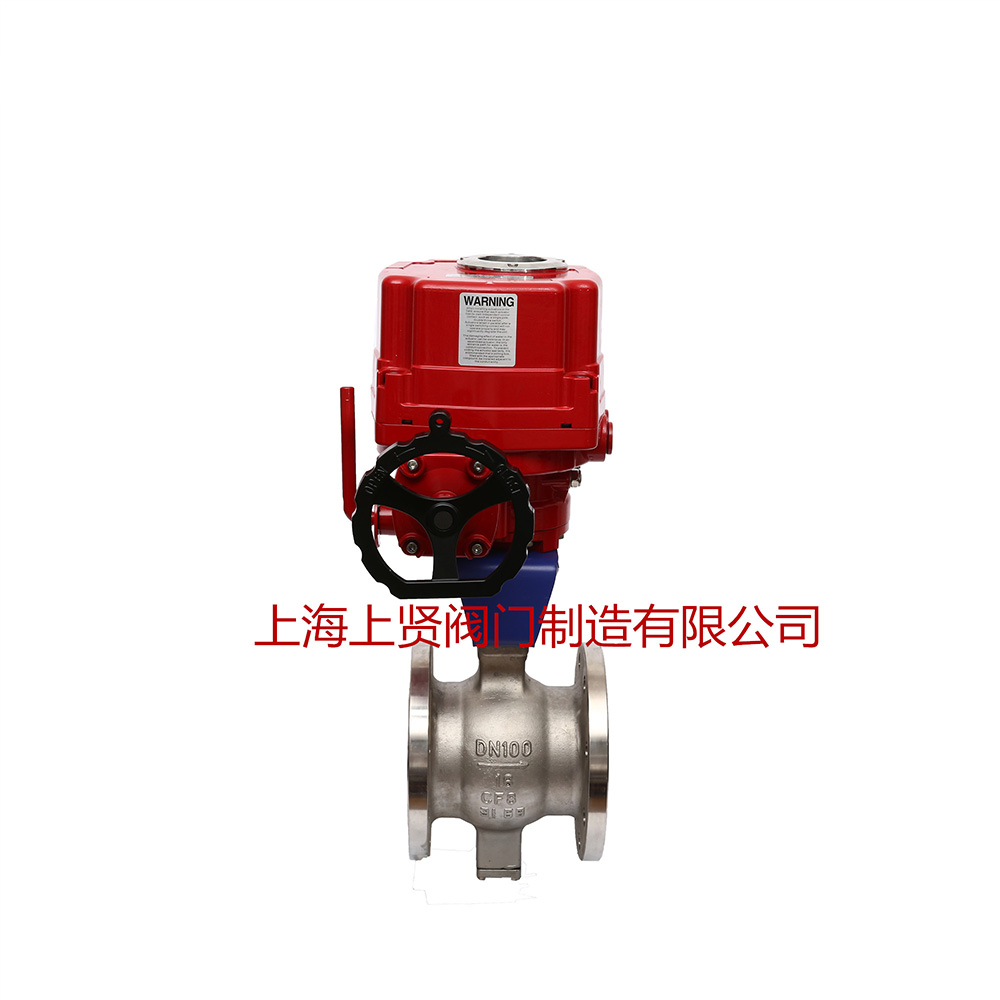

本公司引進開辟的電動V型調理球閥是接納電動履行器及V型球閥構成。因為球芯帶有V型布局，對閥座具備剪切感化。是以電動V型調理球閥合用于造紙、化工、冶金等產業企業中含有纖維或細小固體顆粒的懸濁液介質中對有關工藝參數的節制，合用于制漿、造紙出產進程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的主動調理。
1、電動V型球閥的V型暗語的球芯與金屬閥座之前具備剪切感化，合用于含纖維、細小固體顆粒、料漿等介質。
2、電動V型球閥還具備調理和定位才能，流量特征為類似百分比，可調規模大。
3、電動V型球閥接納板簧加載(zai)的可動閥座布(bu)局，閥座與(yu)球芯不(bu)會發(fa)生卡阻(zu)或離(li)開等題目，密封好，利用壽命較長。
1、具備彈性負荷壓力使密封座與閥座和球芯自努至終的慎密打仗。
2、具備全體式的閥體布局，不存在發生潛伏泄漏的能夠。
3、具備等百分比特征，有很寬的節制規模和不變的節制進程，可利用于多種工藝流程中。
4、閥桿(gan)和球芯接納(na)漸開線花鍵毗(pi)連，當齒廓受(shou)載時，齒上有徑向(xiang)力能(neng)起主動(dong)放(fang)心感化(hua)，且(qie)各齒受(shou)力平均使(shi)之強度高、壽命較長。
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額外流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 強度實驗 | 2.4～9.6MPa | |||||||||||||
| 密封實驗 | 1.76～7.0MPa | |||||||||||||
| 流量特征 | 類似等百分比、直線特征 | |||||||||||||
| 閥板轉角（度） | 0°～至90°（可調） | |||||||||||||
| 許可泄漏量品級 | 軟密封：零泄漏 硬密封：≤額外Cv×0.001% |
軟密封：VI微氣泡級，金屬密封：≤額外CV×0.065% | ||||||||||||
| 舉措時候（S/90度） | 8.5～30 | 36～60 | ||||||||||||
| 可調理比 | 250:1 | 300:1 | ||||||||||||
| 根基偏差 | 全路程的≤±2% | |||||||||||||
| 回差 | 全路程的≤±2% | |||||||||||||
| 死區 | 全路程的≤0.8% | |||||||||||||
| 輸入旌旗燈號 | 4～20mA DC | |||||||||||||
| 輸入旌旗燈號 | 4～20mA DC | |||||||||||||
| 電源電壓 | AC220/380V，50/60Hz |
|---|---|
| 輸入力矩 | 50N·M～10000N·M |
| 舉措規模 | 0～90° 0～360° |
| 舉措時候 | 15秒/30秒/60秒 |
| 掩護裝配 | 過熱掩護 |
| 情況溫度 | -30°～60° |
| 手動操縱 | 同附帶手柄操縱 |
| 限位 | 電氣、機器二重限位 |
| 防護品級 | 相稱于IP-65 |
| 防爆品級 | ExdII BT4；特別請求可定制ExdII BT6 |
| 地位丈量 | 可選裝開關或電位計 |
| 驅動機電 | 8W/E |
| 進線接口 | PE1/2〞進線線鎖 |
| 公稱通徑mm | DN15-DN300 | |||||
|---|---|---|---|---|---|---|
| 資料代號 | C | P | R | |||
| 首要整機 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni 12Mo2Ti | ||
| 球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 密封圈 | 加強聚四氟乙烯 對位聚苯 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 合用 工況 | 合用介質 | 蒸汽、水、油品 | 醋酸類 | |||
| 合用溫度 | -28℃ - 300℃ | |||||
| 設想與制作 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 布局長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 查驗與實驗 | JB/T 9092、API 598、GB/T13927 |
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 |
| L1 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 |
| H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 |
| H1 | 277 | 285 | 305 | 364 | 379 | 389 | 402 | 426 | 453 | 473 | 540 | 590 |
| A | 157 | 208 | 208 | 208 | 256 | 256 | 256 | 256 | 256 | 256 | 380 | 380 |
| PN1.6MPa法蘭尺寸 | ||||||||||||
| D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
| n-φd | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
| PN2.5MPa法蘭尺寸 | ||||||||||||
| D | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 |
| D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 |
| n-φd | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器參數：電源電壓、節制體例、節制旌旗燈號(4-20mA,1-5V)、感化體例(電-開式，電-關式)
盡可能(neng)具體供(gong)給(gei)以上手藝參數，便利我公(gong)司出產及手藝職員為您精確選型。若有疑(yi)難.您能(neng)夠(gou)致電給(gei)咱們！
