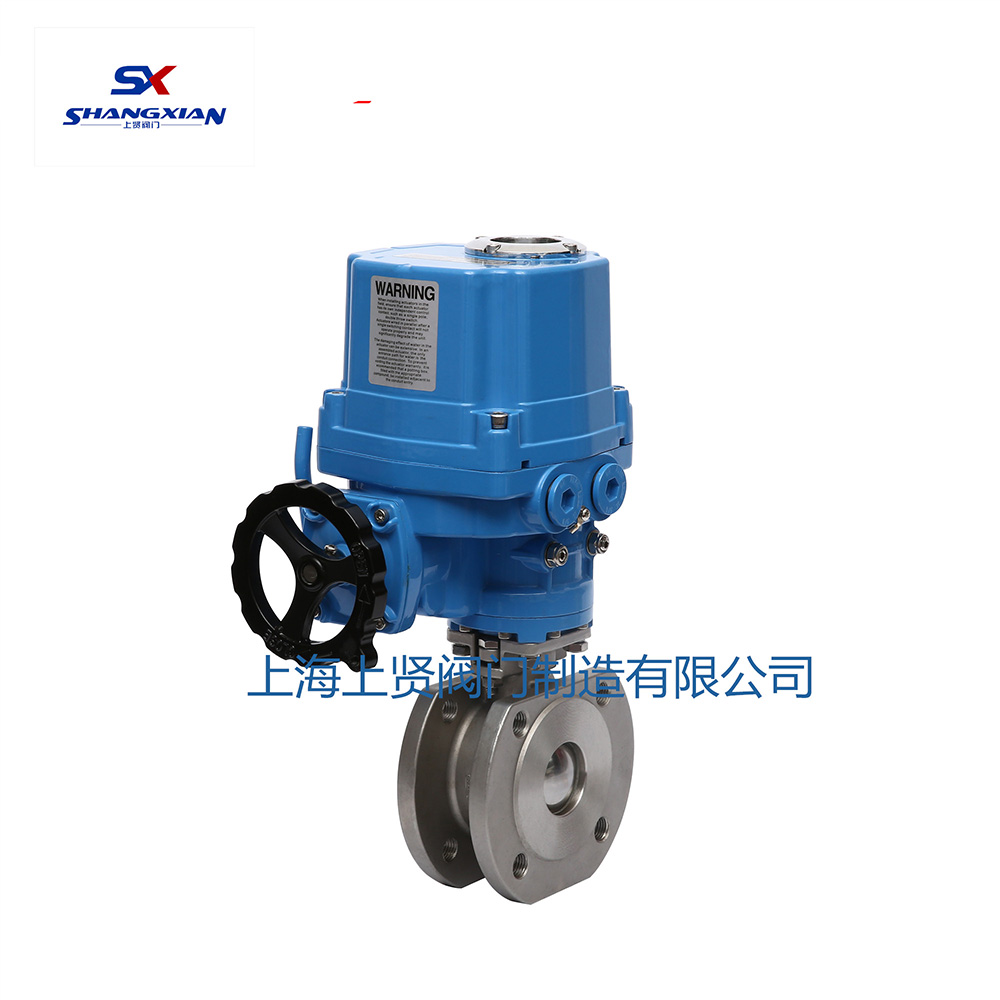

本公司的Q971電動對夾球閥接納角路程電動履行器與超薄球閥閥體構成，也可稱為電動超薄球閥。首要合用于兩位堵截、調理的場所。球閥與履行機構的毗毗連納直連體例，電動履行機構內置伺服體系，不必另配伺服縮小器，輸入4-20mA旌旗燈號及220VAC電源便可節制運行。電動對夾球閥具備連線簡略，布局松散、尺寸小、分量輕、阻力小、舉措不變等長處。電動超薄球閥是參照意(yi)大利(li)產物的(de)特色，與通俗球閥(fa)比擬，具備(bei)(bei)布(bu)局長度短(duan)、分量輕、裝(zhuang)配便利(li)、節流資料(liao)等(deng)長處。另(ling)外，閥(fa)座(zuo)接納彈性(xing)密(mi)封(feng)布(bu)局，密(mi)封(feng)好，啟閉便利(li)。設有耐(nai)火布(bu)局，萬一產生火警時(shi)，依然能夠或許操縱并具備(bei)(bei)杰出的(de)密(mi)封(feng)性(xing)。
| 履行機構手藝參數 | 閥體參數 | |||
|---|---|---|---|---|
| 電源 | AC200 / 380V | 公稱通徑 | DN10～150mm | |
| 輸入力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
| 舉措規模 | 0～90° 0～360° | 泄露量 | 軟密封:零泄露 | 硬密封:≤額外流量的10-5 |
| 舉措時候 | 15秒/30秒/60秒 | 履行機構 | 可另配PSQ、HQ、UNIC、361RS等系列電子式電動履行機構 | |
| 掩護裝配 | 過熱掩護 | 流量特征 | 快開特征 | |
| 情況溫度 | -30°～60° | 可調規模 | DN10-80 | DN100-150 |
| 250:1 | 350:1 | |||
| 手動操縱 | 同附帶手柄操縱 | 閥體情勢 | 全體式鍛造、全體式鍛造 | |
| 限位 | 電氣、機器二重限位 | 毗連情勢 | 超薄法蘭式、對夾式 | |
| 防護品級 | 相稱于IP-65 | 閥芯情勢 | "O"型球形閥芯 | |
| 地位丈量 | 可選裝開關或電位計 | 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
| 驅動機電 | 8W/E | 根基偏差 | ±1% | |
| 防爆品級 | ExdII BT4 ExdII BT6 |
死區 | ≤1% | |
| 回差 | ≤1% | |||
| 節制體例 | 開關量節制 摹擬量節制 |
合用溫度 | 密封面 | |
| PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||||
| 整機稱號 | 資料 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處置 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
| 設想與制作 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 布局長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 查驗與實驗 | JB/T 9092、API 598、GB/T13927 |
| 公稱通徑DN(mm) | DN15-150 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
| 實驗壓力 | 強度實驗 | 15.0 | 24.0 | 37.5 | 48.0 |
| 密封實驗 | 11.0 | 17.6 | 27.5 | 35.2 | |
| 高壓氣密實驗 | 0.5～0.7 | ||||
| 合用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||
| 公稱通徑DN(mm) | L | D | D1 | D2 | n-Φd | H（配HR） | H（配HQ） | A（配HR） | A（配HQ） |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 35 | 95 | 65 | 45 | 4-M12 | 291 | 350 | 155.2 | 150 |
| 20 | 38 | 105 | 75 | 55 | 4-M12 | 296 | 360 | 155.2 | 150 |
| 25 | 42 | 115 | 85 | 65 | 4-M12 | 301 | 365 | 155.2 | 150 |
| 32 | 50 | 135 | 100 | 78 | 4-M16 | 311 | 380 | 195 | 180 |
| 40 | 60 | 145 | 110 | 85 | 4-M16 | 318 | 400 | 195 | 180 |
| 50 | 70 | 160 | 125 | 100 | 4-M16 | 326 | 420 | 234 | 200 |
| 65 | 95 | 180 | 145 | 120 | 4-M16 | 336 | 430 | 234 | 200 |
| 80 | 118 | 195 | 160 | 135 | 8-M16 | 363 | 470 | 271 | 220 |
| 100 | 140 | 215 | 180 | 155 | 8-M16 | 383 | 480 | 325 | 230 |
| 125 | 175 | 245 | 210 | 185 | 8-M16 | 403 | 510 | 414 | 230 |
| 150 | 210 | 280 | 240 | 210 | 8-M16 | 418 | 510 | 420 | 230 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器參數：電源電壓、節制體例、節制旌旗燈號(4-20mA,1-5V)、感化體例(電-開式，電-關式)
盡可能(neng)具體(ti)供給以上手藝(yi)參數(shu)，便利我(wo)公司出(chu)產及手藝(yi)職(zhi)員為(wei)您(nin)精確選型。若有(you)疑難(nan).您(nin)能(neng)夠致電給咱(zan)們！
