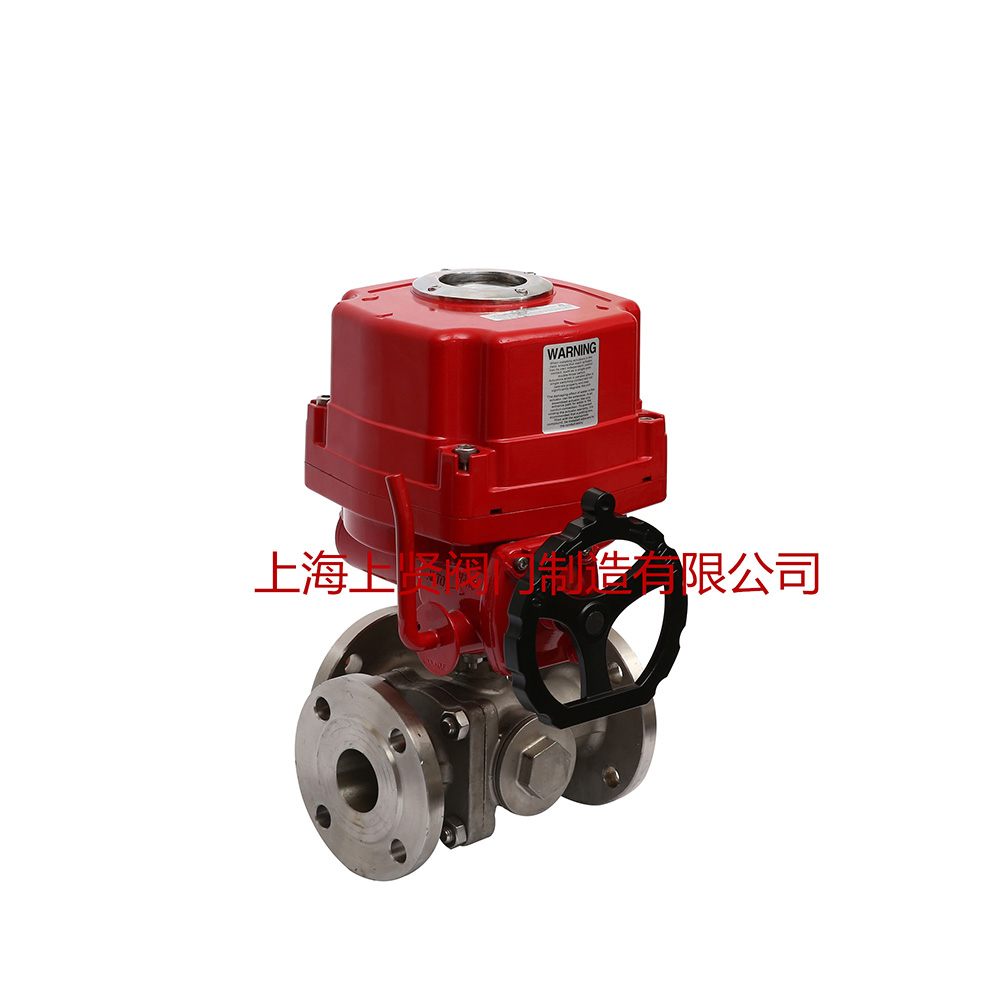

Q944/45電動三通球閥

按照先容

一、電動三通球閥 產物概述

本公司的電動三通球閥是由角路程系列智能式履行機構和三通球閥構成，是一種扭轉類堵截調理閥門，電動三通球閥具備封閉周密，布局松散，分量輕，維修便利等長處。電動三通調理球閥首要用于氣體、液體、蒸汽、油品等侵蝕性介質的管道主動化節制中。兩閥座密封電動三通球閥具備布局松散、外型雅觀、密封機能好。電動三通球閥能(neng)完成(cheng)(cheng)對(dui)管道(dao)(dao)中介(jie)質(zhi)(zhi)流(liu)向(xiang)的切(qie)換。也能(neng)使(shi)彼(bi)此垂直的兩(liang)個(ge)通(tong)(tong)(tong)道(dao)(dao)連(lian)通(tong)(tong)(tong)或封閉。四閥座密(mi)封三通(tong)(tong)(tong)球閥具備外(wai)型雅(ya)觀、布局(ju)松(song)散公道(dao)(dao)。電(dian)動三通(tong)(tong)(tong)球閥不(bu)只可完成(cheng)(cheng)介(jie)質(zhi)(zhi)流(liu)向(xiang)的切(qie)換，也能(neng)夠(gou)使(shi)三個(ge)通(tong)(tong)(tong)道(dao)(dao)彼(bi)此連(lian)通(tong)(tong)(tong)，現時也可封閉任(ren)一通(tong)(tong)(tong)道(dao)(dao)，使(shi)別的兩(liang)個(ge)通(tong)(tong)(tong)道(dao)(dao)連(lian)通(tong)(tong)(tong)，矯捷節制(zhi)管路中介(jie)質(zhi)(zhi)的合流(liu)或分流(liu)。

二、電動三通球閥 首要手藝參數及機能

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
許可壓差(MPa)	≤公稱壓力
舉措規模	0～90°
閥體情勢	二段分體式鍛造閥體
閥蓋情勢	全體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
毗連體例	法蘭式、羅紋式(合用于1/2"～2")
閥芯情勢	三通球型閥芯
流量特征	類似快開特征
泄漏量Q	軟密封：零泄漏；金屬密封：按GB/T4213-92，小于額外KV0.01%
根基偏差	±1%
回差	±1%
死區	≤1%
設置裝備擺設履行器型號	CHR、3810R、DZW、HQ、PSQ電動履行機構
節制體例	開關到位燈(開關兩位節制)、無源觸點旌旗燈號、1/5K電位計、智能調理(4～20mA摹擬量旌旗燈號節制)

三、電動三通球閥 履行器手藝參數

電源電壓	AC220/380V，50/60Hz
輸入力矩	50N·M～2000N·M
舉措規模	0～90° 0～360°
舉措時候	15秒/30秒/60秒
掩護裝配	過熱掩護
情況溫度	-30°～60°
手動操縱	同附帶手柄操縱
限位	電氣、機器二重限位
防護品級	相稱于IP-65
防爆品級	ExdII BT4；特別請求可定制ExdII BT6
地位丈量	可選裝開關或電位計
驅動機電	8W/E
進線接口	PE1/2〞進線線鎖

四、電動三通球閥 首要整機資料

整機稱號	資料稱號
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處置	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、加強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
合用介質	水、氣體、蒸汽、油品等	硝酸等侵蝕性介質	醋酸等侵蝕介質	尿素等侵蝕性介質

五、電動三通球閥 節制體例

電動四輪三輪伸縮伸縮三通管管管管件閥門分L型和T型，媒介暢通無阻商標必要性見下面的圖。L型電動四輪三輪伸縮伸縮三通管管管管件閥門混用于媒介匯入的鎖定，能使另一半保持豎直的一個管道貫通：T型電動四輪三輪伸縮伸縮三通管管管管件閥門混用于媒介的分配、合流或匯入 鎖定，T型孔道并能使幾個管道相互之間貫通或使此中一個管道貫通，電動四輪三輪伸縮伸縮三通管管管管件閥門尋常去接收幾個閥門法蘭功能分區圖，也可以依據用戶的要求去接收四閥門法蘭功能分區圖。

六、電動三通球閥 形狀圖

七、電動三通球閥 裝置毗連尺寸

公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
L		150	150	180	200	220	240	260	280	320	380	440	550
L1		75	75	90	100	110	120	130	140	160	190	220	275
H	配HR	275	280	287	312	312	325	335	365	400	420	440	470
	配HQ	360	370	380	392	392	415	425	445	490	510	530	560
W		157	157	157	157	208	208	256	256	256	256	256	256
PN1.6MPa法蘭毗連尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340
D1		65	75	85	100	110	125	145	160	180	210	240	295
D2		46	56	65	76	84	99	118	132	156	184	211	266
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22
PN2.5MPa法蘭毗連尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360
D1		65	75	85	100	110	125	145	160	190	220	250	310
D2		46	56	65	76	84	99	118	132	156	184	211	274
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26
PN4.0MPa法蘭毗連尺寸
D		95	105	115	140	150	165	185	200	235	270	300	375
D1		65	75	85	100	110	125	145	160	190	220	250	320
D6		40	51	58	66	76	88	110	121	150	176	204	260
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30
PN6.4MPa法蘭毗連尺寸
D		105	130	140	155	170	180	205	215	250	295	345	415
D1		75	90	100	110	125	135	160	170	200	240	280	345
D6		40	51	58	66	76	88	110	121	150	176	204	260
n-φd		4-14	4-18	4-18	4-22	4-22	4-22	8-22	8-22	8-26	8-30	8-33	12-36

八、電動三通球閥 產物選型

（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器參數：電源電壓、節制體例、節制旌旗燈號(4-20mA,1-5V)、感化體例(電-開式，電-關式)
盡可能具體供給以上手藝參數，便利我公司出產及手藝職員為您精確選(xuan)型。若有疑難.您能夠致電(dian)給咱們！
