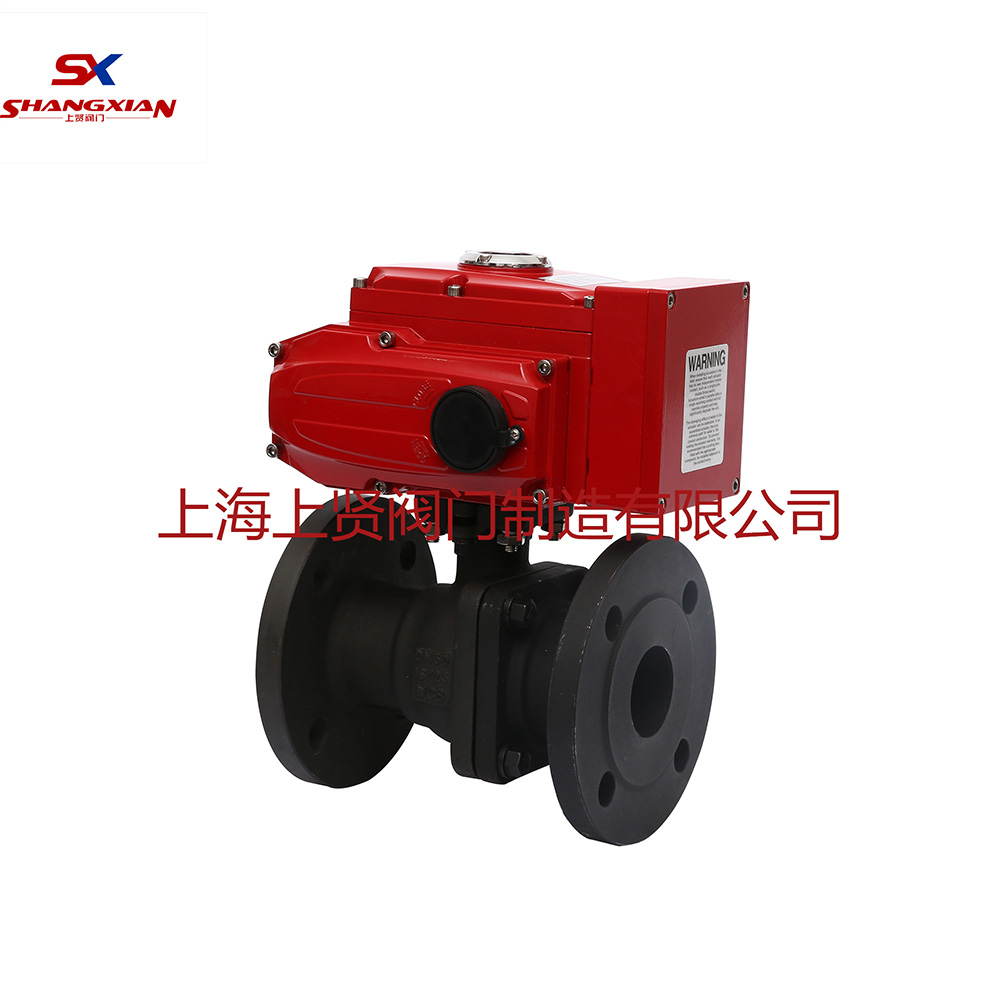

ZARO電動堵截球閥

ZARO電動堵截球閥
上海上賢閥門制作無限公司專業發賣ZARO電動堵截球閥傾力打造滬產節制閥高品德品牌。 產品直銷產品，價格半價，接持詳詢征求意見函！ 發賣熱線電話：、一技之長撐持： 我裝修公司專業性生廠供應各類液壓才能購買到合適的閥、電動四輪四輪才能購買到合適的閥、自主化式才能購買到合適的閥，液壓氣動閥門、液壓 電動四輪智能式蝶閥、電動四輪四輪氣動閥門、電動四輪四輪電動四輪智能式蝶閥、液壓結束閥、電動四輪四輪結束閥、液壓閘閥、電動四輪四輪閘閥等自我控制氣動閥門物質。
重要先容

一、電動堵截球閥 產物概述

本公司的ZARO電動堵截球閥是接納O型球芯布局，以是也稱電動O型堵截球閥。其具備布局松散，體積小，分量輕，閥座與端面法蘭間隔近，物料滯留少，密封機能好等特色。電動開關球閥合用于兩位堵截的場所，閥與履行機構的毗毗連納直連體例，電動履行機構不必配伺服縮小器，輸入220VAC電源便可節制運行。電動堵截球閥具備連線簡略，布局(ju)松散、尺寸小、分(fen)量輕、阻力小、舉措不變等長處(chu)。凡(fan)是合(he)用于密封請求嚴(yan)酷的場所，電動堵截球閥首要(yao)利用于化工(gong)、煤油、輕工(gong)等行(xing)業的主動節(jie)制。

二、電動堵截球閥 首要手藝參數及機能

公稱通徑(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公稱壓力(MPa) PN1.6、2.5、4.0、6.4MPa
泄露量 軟密封：零泄露；硬密封：≤額外流量的10-5
閥體情勢 兩段式閥體(浮動球體) 兩段式閥體(牢固球體)
閥芯情勢 “O”型球形閥芯
密封填料 聚四氟乙烯(PTFE)、金屬石墨環繞糾纏墊片
毗連情勢 法蘭、焊接、羅紋
流量特征 類似快開特征
可調規模 DN15-65 DN80-300
250:1 350:1
根基偏差 ±1%
死區 ≤1%
回差 ≤1%
合用溫度 密封面
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
設置裝備擺設履行機構 可配PSQ、HQ、UNIC、361RS、HR等系列角路程電動履行機構
節制體例 開關到位燈(開關兩位節制)、無源觸點旌旗燈號、1/5K電位計、智能調理(4～20mA摹擬量旌旗燈號節制)

三、電動堵截球閥 履行器手藝參數

電源電壓 AC220/380V，50/60Hz
輸入力矩 50N·M～2000N·M
舉措規模 0～90° 0～360°
舉措時候 15秒/30秒/60秒
掩護裝配 過熱掩護
情況溫度 -30°～60°
手動操縱 同附帶手柄操縱
限位 電氣、機器二重限位
防護品級 相稱于IP-65
防爆品級 ExdII BT4；特別請求可定制ExdII BT6
地位丈量 可選裝開關或電位計
驅動機電 8W/E
進線接口 PE1/2〞進線線鎖

四、電動堵截球閥 首要整機資料

整機稱號 資料稱號
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處置 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、加強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
合用介質 水、氣體、蒸汽、油品等 硝酸等侵蝕性介質 醋酸等侵蝕介質 尿素等侵蝕性介質

五、電動堵截球閥 形狀圖

六、電動堵截球閥 裝置毗連尺寸

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 配HR 275 280 287 312 312 325 335 365 400 420 440 470 545 580
配361R 360 370 380 392 392 415 425 445 490 510 530 560 635 670
W 157 157 157 157 208 208 256 256 256 256 256 256 380 380
PN1.6MPa法蘭毗連尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法蘭毗連尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
PN4.0MPa法蘭毗連尺寸
D 95 105 115 140 150 165 185 200 235 270 300 375 450 515
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-30 12-22 16-33
PN6.3MPa法蘭毗連尺寸
D 105 130 140 155 170 180 205 215 250 295 345 415 470 530
D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-φd 4-14 4-18 4-18 4-22 4-22 4-22 8-22 8-22 8-26 8-30 8-33 12-36 12-36 16-36

七、電動堵截球閥 產物選型

（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器參數：電源電壓、節制體例、節制旌旗燈號(4-20mA,1-5V)、感化體例(電-開式，電-關式)
盡可能具體供給以上手(shou)藝參數，便利(li)我公司出產及手(shou)藝職員為您精確選型。若有疑難.請致電咱們！
