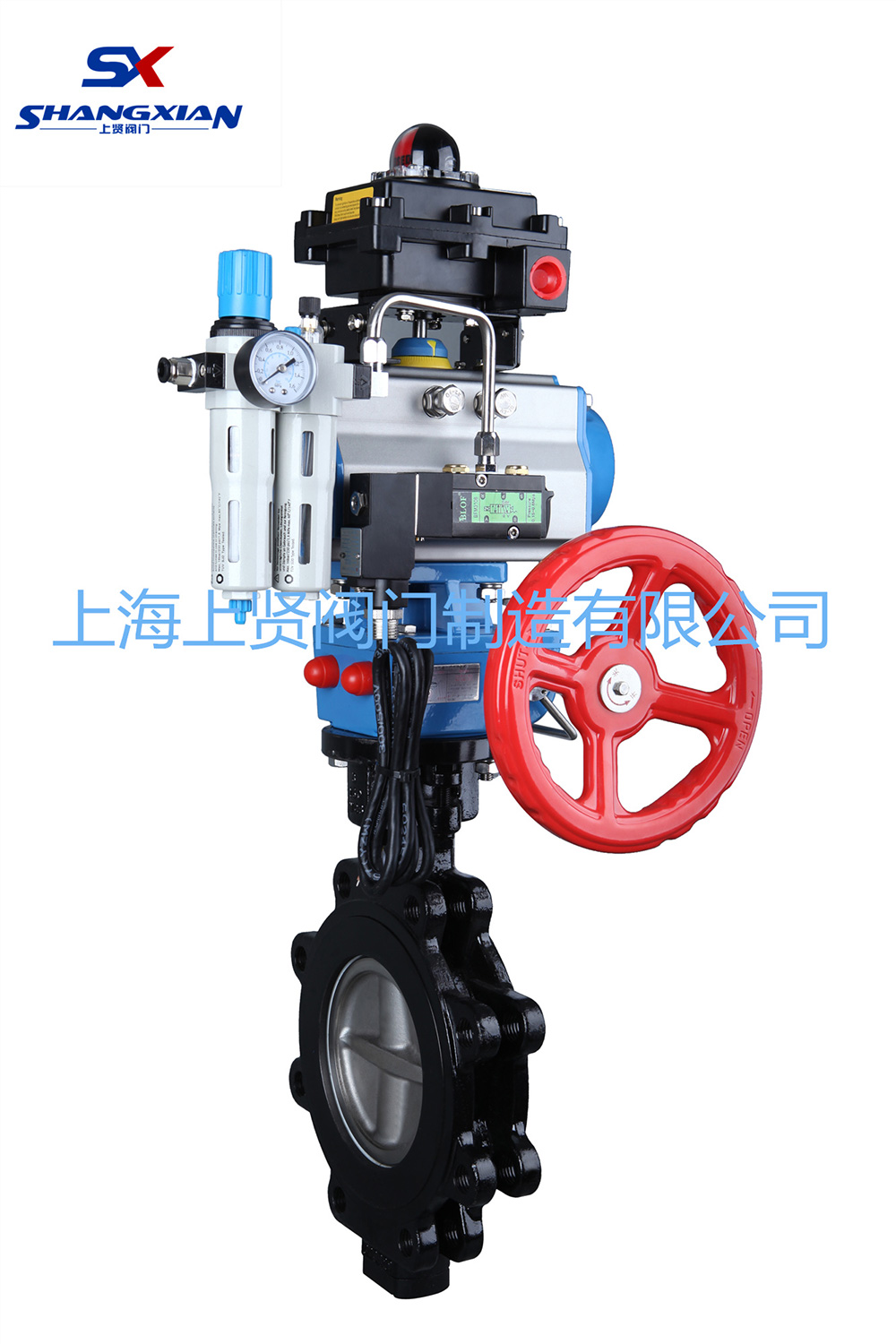

ZMAW氣動薄膜調理蝶閥

ZMAW氣動薄膜調理蝶閥
上海上賢閥門制作無限公司專業發賣ZMAW氣動薄膜調理蝶閥傾力打造滬產節制閥高品德品牌。 公司直銷公司，標價折扣，到訪詳詢征求意見函！ 發賣電話：、活兒撐持： 我平臺專業加工提供給繁多油路分配器彈簧系統緩解改善閥、直流直流智能緩解改善閥、數字化式緩解改善閥，油路分配器彈簧系統閘閥、油路分配器彈簧系統 電動閥門、直流直流智能閘閥、直流直流智能電動閥門、油路分配器彈簧系統停掉閥、直流直流智能停掉閥、油路分配器彈簧系統閘閥、直流直流智能閘閥等自動化電動閥門產品。
按照先容

一、氣動薄膜調理蝶閥 產物概述

本公司的ZMAW氣動薄膜調理蝶閥是一種扭轉型調理閥、具備體積小、分量輕、額外流量系數大等長處，本薄膜式氣動調理蝶閥合適于大口徑、大流量、濃濁漿液或汽鍋窯煙道氣節制。氣動薄膜調理蝶閥系列產物有規范型、高溫型及密封型三種。產物公稱壓力品級有0.1、0.25、0.6、1.0、1.6、2.5MPa口徑由50mm至1000mm，泄露量品級有Ⅱ級和Ⅵ級，流量特征為類似等百分比。氣動薄膜調理蝶閥用于懸浮顆粒(li)的流體(ti)及濃、濁漿(jiang)狀流體(ti)的調理(li)。清潔介質可選(xuan)(xuan)用閥板(ban)加(jia)軟密封（橡(xiang)膠(jiao)圈、四氟圈）來削減(jian)泄露（可達0.01%），高溫高壓(ya)工況可選(xuan)(xuan)用三偏疼硬密封閥體(ti)。

二、氣動薄膜調理蝶閥 首要手藝參數

公稱通徑（mm） 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
額外流量系數Kv 85 220 340 530 770 1360 2130 3060 4160 5450 6900 8500 12200 16600 21700 27540 34000
公稱壓力 MPa 0.6
額外轉角 ° 70
旌旗燈號壓力 KPa 20～100
流量特征 類似等百分比
介質溫度 ℃ -20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)
接收法蘭 按JB78-59對夾式法蘭毗連
旌旗燈號毗連螺孔 M16×1.5
配用履行機構 薄膜式 ZMA-2 ZMA-3 ZMA-4 ZMA-5 ZSC-45 (接納活塞式氣缸)
閥體材質 ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件 手輪、定位器、氛圍過濾減壓器等。

三、氣動薄膜調理蝶閥 履行器首要整機資料

履行器型號 ZMA-2 ZMA-3 ZMA-4 ZMA-5
有用面積 cm2 280 400 630 1000
行 程 mm 16 25 40 60
彈簧規模 KPa 20～100 ； 40～200 ； 20～60 ； 60～100

四、氣動薄膜調理蝶閥 首要機能目標

執 行 機 構 薄膜式履行機構 活塞式履行機構
類 別 不帶定位器 帶定位器 帶定位器
彈簧規模 KPa
20～100 40～200 20～60 60～100
項 目 基 本 誤 差% ±8 - ±2.0 ±2.0
回 差% 6 - 2.0 2.0
死 區% 5 - 0.8 0.8
一直點誤差% 氣 開 始點 ±4.0 ±4.0 ±2.0 ±
起點 ±8 ±8
氣 關 始點 ±8 ±8
起點 ±4.0 ±4.0
額外轉角誤差% ±2.5
許可泄露量1/h 2×10-2×閥的額外容量

五、氣動薄膜調理蝶閥 形狀布局圖

六、氣動薄膜調理蝶閥 裝置毗連尺寸

公稱通徑 L1 L2 D D1 n-d H H1 H2 A
50 92 200 140 110 4-14 637 582 382 280
80 92 200 190 150 4-18 644 582 382 280
100 102 210 210 175 4-18 654 582 382 280
125 117 234 240 200 8-18 723 636 436 325
150 130 247 265 225 8-18 736 636 436 325
200 172 287 320 280 8-18 763 636 436 325
250 197 327 375 335 12-18 1008 853 615 410
300 227 351 440 395 12-23 1034 853 615 410
350 252 376 490 445 12-23 1059 853 615 410
400 296 432 540 495 16-23 1238 1007 720 495
450 321 459 595 550 16-23 1266 1007 720 495
500 346 484 645 600 16-23 1291 1007 720 495
600 480 565 755 705 20-25 1486 1109 796 /
700 530 615 860 810 24-25 1539 1109 796 /
800 595 675 975 920 24-30 1596 1109 796 /
900 685 770 1075 1020 24-30 1661 1124 796 /
1000 735 810 1175 1120 28-30 1711 1124 796 /

七、氣動薄膜調理蝶閥 產物選型

（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器參數：履行器情勢、節制體例、節制旌旗燈號(4-20mA,1-5V)、感化體例(氣-開式，氣-關式)
盡可能具體供(gong)給(gei)氣動薄膜調理(li)蝶閥(fa)的手藝參(can)數(shu)，便利我公司出(chu)產及手藝職(zhi)員為您精確選型(xing)。若有疑難.您能夠(gou)致電給(gei)咱們！
