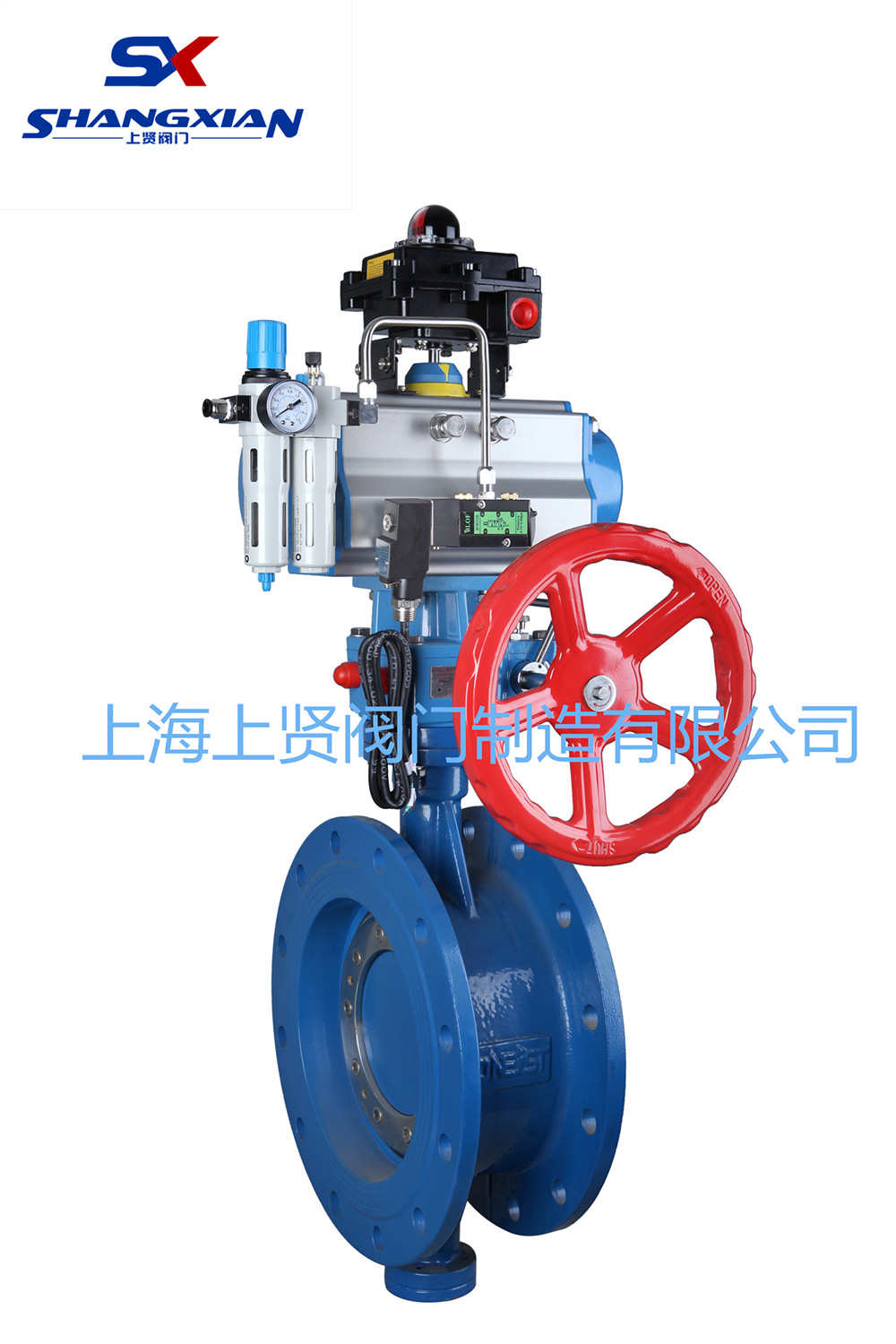

本公司的氣動硬密封蝶閥布局是由品德氣動履行器與三維編心硬密封蝶閥構成，也可稱為氣動三偏疼蝶閥。閥座接納硬密封兼容的多條理布局。氣動金屬密封蝶閥與電氣閥門定位器配套，輸入4～20mADC旌旗燈號及0.4～0.7MPa氣源便可節制運行，可完成對壓力、流量、溫度、液位等參數的調理。氣動硬密封蝶閥配路程限(xian)位開關(guan)、電(dian)磁閥(fa)(fa)、減壓閥(fa)(fa)及0.4-0.7MPa氣(qi)(qi)源可完成(cheng)開關(guan)操縱，并送出(chu)二(er)對無源觸點(dian)旌旗燈(deng)號唆使閥(fa)(fa)門的(de)(de)開關(guan)。氣(qi)(qi)動硬密封(feng)蝶(die)閥(fa)(fa)由閥(fa)(fa)體(ti)、蝶(die)板、多條理閥(fa)(fa)座、閥(fa)(fa)桿(gan)、傳動機(ji)構等首(shou)要(yao)部(bu)件構成(cheng)，布局簡略、體(ti)積小、分(fen)量輕，以是氣(qi)(qi)動金屬密封(feng)蝶(die)閥(fa)(fa)首(shou)要(yao)操縱到冶(ye)金、電(dian)力、煤油、化工、氛圍、煤氣(qi)(qi)、可燃氣(qi)(qi)體(ti)和給排水等侵蝕性(xing)介質的(de)(de)管道上。
（1）氣動金屬密封蝶閥接納三偏疼密封布局，閥座與蝶板磨損小，具備越觀越緊的密封功效。
（2）密封圈選用不銹鋼建造，具備金屬硬密封和彈性密封的兩重長處，不管在高溫和高溫的情況下，均具備良好的密封機能,具備耐侵蝕,操縱壽命較長等特色。
（3）蝶板密封面接納堆焊鈷基硬質合金，密封面不易磨損，操縱壽命較長．
（4）大規格蝶板接納絎架布局，強度高，過流面積大，流阻小。
（5）氣動三偏疼蝶閥具備雙向密封功效，裝配時不受介質流向的限定，也不受空間地位的影響，可在肆意標的目的裝配。
（6）氣(qi)動裝(zhuang)配能夠(gou)或許多(duo)工位(wei)（扭(niu)轉90°或180°）裝(zhuang)配，便于用(yong)戶操縱。
| 設想標準 | GB/T12238-1989 |
|---|---|
| 法蘭毗連尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 布局長度 | GB/T12221-1989 |
| 壓力實驗 | GB/T13927-2000；JB/T9092-1999 |
| 公稱通徑DN(mm) | DN50～1000mm | 履行器型號 | GT、AT、AW系列單雙感化氣動履行器 |
|---|---|---|---|
| 公稱壓力(MPa) | PN1.0、1.6、2.5MPa | 供氣壓力 | 0.4～0.7MPa |
| 閥體情勢 | 縱貫鍛造閥體 | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 毗連情勢 | 法蘭式、對夾式 | 情況溫度 | -30～+70℃ |
| 閥芯情勢 | 蝶板式 | 感化情勢 | 單感化履行機構、雙感化履行機構 |
| 密封填料 | 柔性石墨、聚四氟乙烯 | 可配附件 | 定位器、電磁閥、氛圍過濾減壓器、保位閥、路程開關、閥位傳遞器、手輪機構等 |
| 流量特征 | 類似等百分比、直線性 |
氣動履行器，有雙感化式和單感化式(彈簧復位)，齒輪齒條傳動；大口徑閥門接納系列AW型氣動履行器拔叉式傳動，布局公道，輸入力大，有雙感化式和單感化式。 |
|
| 舉措規模 | 0～90° | ||
| 泄漏量Q | 合適ANSI B16.104 IV級標準 | ||
| 合用溫度 | 硬密封≤450℃ | ||
| 根基偏差 | 帶定位器：小于全路程的±2% | ||
| 回差 | 帶定位器：小于全路程的2% | ||
| 可調規模 | 50：1 | ||
| 設置裝備擺設履行機構 | GT、AT、AW系列單雙感化氣動履行器 | ||
| 節制體例 | 開關兩位節制、4-20mA摹擬量節制 | ||
| 整機稱號 | 資料 |
|---|---|
| 閥體 | 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 | 不銹鋼與石棉板組分解多條理 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | O型圈、柔性石墨 |
| 公稱通徑DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 實驗壓力 | 強度實驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封實驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 高壓氣密實驗 | 0.5～0.7 | ||||
| 合用介質 | 氛圍、水、污水、蒸氣、煤氣、油品等 | ||||
| 合用溫度 | 碳鋼：-29℃～600℃ 不銹鋼：-40℃～600℃ | ||||
（1）偏離管道中間
（2）偏離密封面中間
（3）傾斜的錐形
當閥門開(kai)啟時(shi)(shi)，蝶(die)(die)(die)(die)板(ban)與閥座(zuo)在封(feng)閉時(shi)(shi)打仗，操縱蝶(die)(die)(die)(die)板(ban)偏疼1、偏疼2離開(kai)閥座(zuo)，減低了密封(feng)副的磨損，摩擦力矩小(xiao)，開(kai)啟矯(jiao)捷。偏疼錐面3，使閥門在開(kai)啟或(huo)封(feng)閉時(shi)(shi)蝶(die)(die)(die)(die)板(ban)能經由過程閥座(zuo)內孔(kong)，完成(cheng)打仗密封(feng)。別(bie)的，錐形蝶(die)(die)(die)(die)板(ban)的扭(niu)轉半徑大于密封(feng)副打仗地(di)位的扭(niu)轉半徑，故蝶(die)(die)(die)(die)板(ban)在閥門封(feng)閉時(shi)(shi)將呈現越關(guan)越緊(jin)，能夠(gou)或(huo)許(xu)完成(cheng)自鎖，避免蝶(die)(die)(die)(die)板(ban)過位。
| 公稱通經(DN) | 首要尺寸 | 法蘭尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H | H1 | A | 1.0MPa | 1.6MPa | 2.5MPa | |||||||
| D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | ||||||
| 50 | 108 | 43 | 112 | 625 | 245 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 115 | 625 | 245 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
| 80 | 114 | 46 | 120 | 645 | 245 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 138 | 675 | 355 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 140 | 56 | 164 | 715 | 355 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 |
| 150 | 140 | 56 | 175 | 800 | 355 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 152 | 60 | 200 | 850 | 250 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
| 250 | 165 | 68 | 243 | 925 | 250 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 178 | 78 | 250 | 1035 | 450 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 190 | 78 | 280 | 1070 | 450 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 |
| 400 | 216 | 102 | 305 | 1190 | 450 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 |
| 450 | 222 | 114 | 350 | 1250 | 650 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 |
| 500 | 229 | 127 | 380 | 1290 | 650 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 |
| 600 | 267 | 154 | 445 | 1455 | 850 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 |
| 700 | 292 | 165 | 480 | 1585 | 850 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
| 800 | 318 | 190 | 530 | 1700 | 1250 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
| 900 | 330 | 203 | 580 | 1965 | 1250 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
| 1000 | 410 | 216 | 650 | 2015 | 1250 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
| 1200 | 470 | 254 | 760 | 2250 | 1250 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、操縱場所、閥體資料等系列參數。
（2）履行器參數：履行器情勢、節制體例、節制旌旗燈號(4-20mA,1-5V)、感化體例(氣-開式，氣-關式)
盡可能具體供給氣(qi)動硬密封蝶閥的(de)手(shou)藝參數，便(bian)利我公司運營及手(shou)藝職員為(wei)您精確選(xuan)型。若有疑難.您能夠或許致電給咱們！
