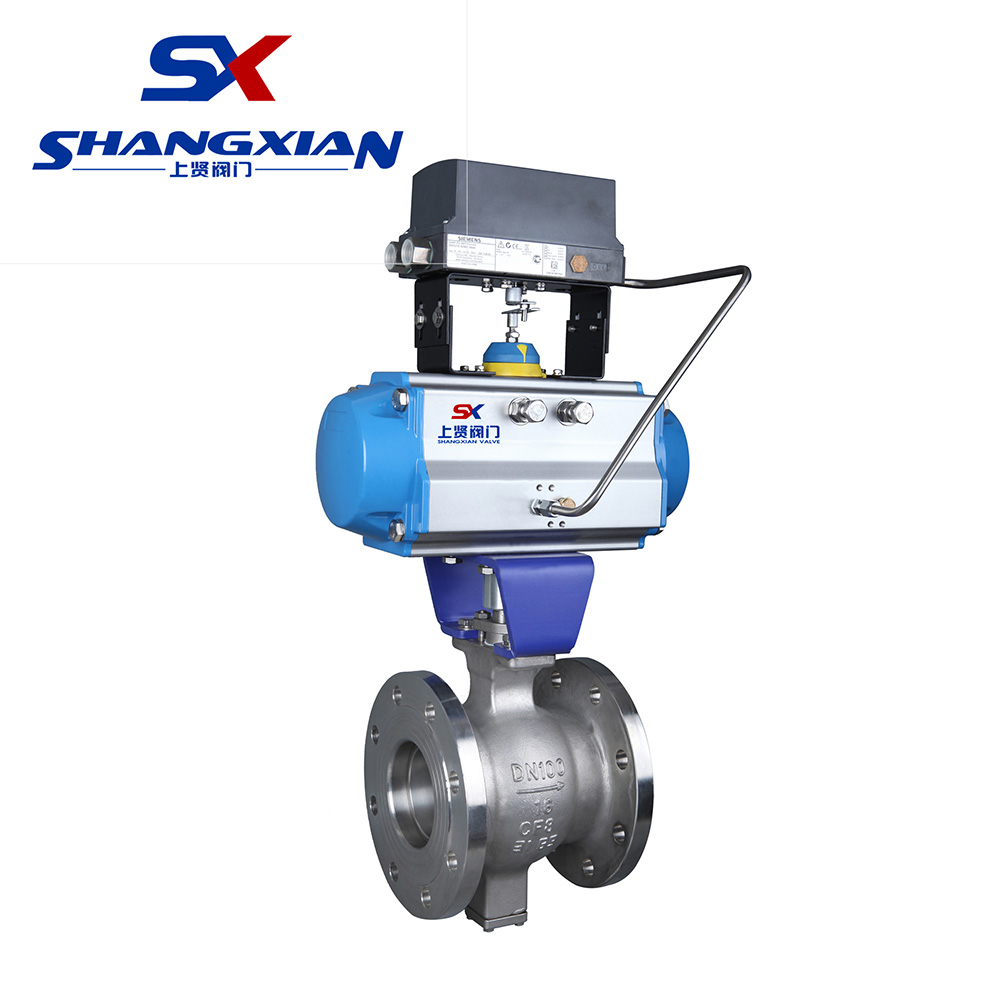

本公司的氣動調理球閥是一種轉角為90°的扭轉類球閥，也可稱為"氣動O型球閥"。是接納角路程氣動履行器及球閥構成。氣動調理球閥接納智能節制與定位，與電氣閥門定位器配套，輸出4～20mADC旌旗燈號及0.4～0.7MPa氣源便可節制運轉，完成對壓力、流量、溫度、液位等參數的調理。氣動調理球閥因此緊縮氛圍為能源，閥桿動員閥芯在閥內動彈90°能夠完成全開—全閉的舉措。氣動調理球閥按其密封機能分為金屬密封與軟密封。氣動O型球閥具備布局松散、體積精小、運轉杰出、密封性好、維修輕易、裝置便利、順應性好等長處。氣動調理球閥合適于介質是黏稠、含顆粒、纖維性子的場所。氣動調理球閥首要利用于煤油、化工(gong)、講授裝備(bei)、輕工(gong)、高壓(ya)裝備(bei)、造紙等產業主(zhu)動節制體系中，作遠間(jian)隔(ge)集合節制或(huo)當場節制。
1、流體阻力小，即便是縮徑球閥，其流體阻力也相稱小。
2、止推軸承減小閥桿摩擦力矩，可以使閥桿持久操縱安穩。
3、閥座密封機能好，接納聚四氟乙烯等彈性資料制成的密封圈，布局易于密封，并且球閥的閥封才能跟著介質壓力的增添而增添。
4、閥桿密封杰出，因為閥桿只做扭轉而不做起落活動，閥桿的填料密封不易粉碎，且密封才能跟著介質的壓力增添而增添。
5、因為(wei)聚四氟乙烯等資料具備杰出的自光(guang)滑(hua)性，與球(qiu)體的摩擦喪失小，故(gu)球(qiu)閥(fa)的利用時候(hou)長。
| 設想與制作 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214 |
| 布局長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 查驗與實驗 | JB/T9113.1、API 598 |
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額外流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 閥體情勢 | 兩段式鍛造球閥 | |||||||||||
| 毗連情勢 | 法蘭式、焊接式、對夾式、羅紋式 | |||||||||||
| 閥芯情勢 | "O"型球形閥芯 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 流量特征 | 類似快開型 | |||||||||||
| 舉措規模 | 0～90° | |||||||||||
| 泄漏量Q | 按GB/T4213-92，小于額外KV0.01% | |||||||||||
| 根基偏差 | 帶定位器：小于全路程的±2% | |||||||||||
| 回差 | 帶定位器：小于全路程的2% | |||||||||||
| 履行器型號 | GT、SR、ST、AT、AW系列單雙感化氣動履行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 情況溫度 | -30～+70℃ |
| 感化情勢 | 單感化履行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙感化履行機構：氣關式(B)--失氣時閥位堅持(FL)；氣開式(K)-- 失氣時閥位堅持(FL) |
| 可配附件 | 定位器、電磁閥、氛圍過濾減壓器、保位閥、路程開關、閥位傳遞器、手輪機構等 |
| 整機稱號 | 資料 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處置 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE(聚四氟乙稀)、PPL(對位聚苯)、金屬材質封閉(聚酯板合金類) | |||
| 填料 | V型PTFE四氟填料、柔性石墨 | |||
| 實驗規范 | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 實驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 強度實驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封實驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密實驗 | 0.5～0.7 | |||||||||
| 公稱通徑DN(mm) | 首要尺寸 | 法蘭尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6MPa | PN2.5MPa | |||||||||||
| L | H | H1 | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | / | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | / | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | / | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | / | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | / | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 102 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 114 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 127 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 152 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 184 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 219 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 273 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | 360 | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | 395 | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履(lv)行器(qi)參數：履(lv)行器(qi)情勢、節(jie)制體例(li)、節(jie)制旌旗(qi)燈號(hao)(4-20mA,1-5V)、感(gan)化體例(li)(氣-開式，氣-關式)
