H61Y鍛鋼止回閥
上海上賢閥門制作無限公司專業發賣H61Y鍛鋼止回閥傾力打造滬產節制閥高品德品牌。
廠直銷模式，價格行情優惠活動，客服咨詢征求！
發賣熱線電話：、廚藝撐持：
我集團專業產于市場出清各種各樣自動調整閥、自動三輪四輪調整閥、有意識的主動式調整閥，自動閘閥、自動 閘閥、自動三輪四輪閘閥、自動三輪四輪閘閥、自動退出閥、自動三輪四輪退出閥、自動閘閥、自動三輪四輪閘閥等自動化閘閥有機物。
具體實施先容
一、H61Y鍛鋼止回閥 產物概述
H61H、H61Y型800(Lb)承插焊高壓鍛鋼止回閥有三種體蓋毗連設想情勢。一種是螺栓式閥蓋：按這類設想情勢設想的高壓鍛鋼止回閥，其閥體與閥蓋用螺栓螺母毗連，環繞糾纏式墊片(316夾柔性石墨制作)密封。客戶有其余請求時也可接納金屬環毗連。另外一種設想情勢是焊接式閥蓋，按這類設想情勢的高壓鍛鋼止回閥，其(qi)閥(fa)(fa)(fa)體與閥(fa)(fa)(fa)蓋(gai)用羅紋毗(pi)連(lian)，全焊密(mi)封。客戶有其(qi)余請求時也可接(jie)納透焊毗(pi)連(lian)。第(di)三種(zhong)是(shi)壓(ya)力自(zi)緊式閥(fa)(fa)(fa)蓋(gai)，按這類設想(xiang)情勢設想(xiang)的高壓(ya)鍛鋼止回(hui)閥(fa)(fa)(fa)，其(qi)閥(fa)(fa)(fa)體與閥(fa)(fa)(fa)蓋(gai)用羅紋毗(pi)連(lian)，內壓(ya)自(zi)密(mi)環密(mi)封。
 |
 |
| H61Y鍛鋼止回閥 (A105鍛鋼) |
H61Y鍛鋼止回閥 (鍛不銹鋼) |
二、H61Y鍛鋼止回閥 履行規范
| 設想與制作 |
MSSP-118，ASME B16.34 |
| 查驗與測試 |
API 598 |
| 標記 |
MSS-SP-25 |
三、H61Y鍛鋼止回閥 首要機能參數
| 型號 |
H61H |
H61Y |
| 合用溫度（℃） |
≤425 |
| 合用介質 |
水、蒸汽、油品 |
四、H61Y鍛鋼止回閥 首要整機資料
| 序號 |
整機稱號 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 2 |
閥瓣 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
| 3 |
密封螺母 |
316夾柔性石墨 |
316夾PTFE |
| 4 |
密封圈 |
A105 |
A182F22 |
A182F304（L） |
A193 B8（M） |
| 5 |
牢固螺母 |
SS |
| 6 |
晉升螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
| 合用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 合用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注重：客戶需要的其余材質也可接納。密封面資料配對由客戶指定內件代號決議。
CS=碳(tan)鋼；AS=合金鋼；SS=不銹鋼；
五、H61Y鍛鋼止回閥 產物概述
 |

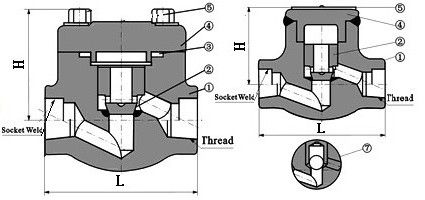

| H61Y鍛鋼止回閥 (裝置尺寸圖) |
六、H61Y鍛鋼止回閥 首要形狀毗連尺寸
| 口徑 |
縮徑 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
/ |
| NPS |
全徑 |
/ |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
| W |
61 |
61 |
65 |
79 |
95 |
103 |
118 |
132 |
| 分量 |
螺栓式 |
1.4 |
1.2 |
1.5 |
3.1 |
3.9 |
5.6 |
8.9 |
12.5 |
| 焊接式 |
1.1 |
1.0 |
1.2 |
2.9 |
3.3 |
4.9 |
8.1 |
10.9 |
七、H61Y鍛鋼止回閥 定貨須知
定貨時請填寫《規格書》或說明以下內容：
1、若定貨前未選定型號，請向咱們供給利用參數:1.公稱通徑，2.流體性子（包含公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯資料。
2、若已由設想單元選定我公司的H61Y鍛鋼止回閥產物型號，請按型號間接向我司訂購；
