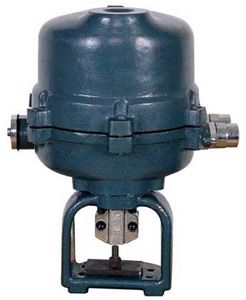

3810R角路程電動履行器，因此AC220單相交換電為電源，接管來自DCS、PLC體系和其余操縱器的DC4～20mA，規范旌旗燈號來節制履行器停止開關閥門或主動調理。角路程電動履行器電子節制模塊接納夾雜集成電路，包羅完全的掩護功效，可現場節制或長途節制，被設想成匣子情勢，并用樹脂澆鑄密封。角路程電動履行器驅動反映量接納導電塑料電位器、精度高、壽命較長等特色，與多種角路程調理機構組分解電動調理閥。角路程電動履行器被普遍用于冶金、發電、石化、造紙及環保等產業部分。
3410R系列(lie)(lie)開關式履(lv)(lv)行(xing)器(qi)是在3810系列(lie)(lie)電子(zi)(zi)式履(lv)(lv)行(xing)器(qi)的根本上派生出來(lai)的ON-OFF節(jie)制型電動履(lv)(lv)行(xing)機(ji)(ji)構(gou)。該(gai)電子(zi)(zi)式履(lv)(lv)行(xing)器(qi)以220V單相交換(huan)電源為驅動電源，節(jie)制旌旗燈號接(jie)納(na)(na)正、反切換(huan)接(jie)點旌旗燈號，驅動機(ji)(ji)電接(jie)納(na)(na)AC可逆機(ji)(ji)電，驅動量(liang)的反映(ying)檢(jian)測接(jie)納(na)(na)導電塑料電位器(qi)。產物反映(ying)速率快(kuai)，裝置(zhi)及掩護便(bian)利。
 |
|
|---|---|
| 3810RSC角路程電動履行器 通俗型 | 3810RXC角路程防爆型電動履行器 |
1.1 履行器設想有伺服體系（不必另配伺服縮小器），接入DC4～20mA（或DC1～5V）旌旗燈號和AC220V單相電源便可任務。內設接線端子，接線較為簡潔。
1.2 履行器的關頭部件─節制器，接納夾雜集成電路，用樹脂密封澆鑄，形狀為匣狀，體積小。
1.3 驅動量的反映檢測接納導電塑料電位器，分辯率＜0.4%。
1.4 具有自診斷功效，當產生毛病時，節制器上的唆使燈會實時收回唆使旌旗燈號。
1.5 用狀況挑選開關能夠設定斷旌旗燈號時，（閥芯處于全開，全閉或自鎖狀況）。
1.6 用狀況挑選開關能夠設定（正、革命作）。
1.7 用狀況挑選開關能夠設定輸入旌旗燈號為（DC4～20mA或DC1～5V）。
1.8 調劑任務零點（始點）和路程（起點）簡略易行。
1.9 當俄然斷電時，能使閥芯自鎖。
1.10 接納同步皮帶傳動，削減樂音。
1.11 掩(yan)護(hu)(hu)功效，額外負載時(shi)，能實(shi)施狀況(kuang)自鎖，毛病產生時(shi)，能實(shi)時(shi)起動掩(yan)護(hu)(hu)，并(bing)可反向運(yun)轉打消掩(yan)護(hu)(hu)。
2.1 電源AC220±50%，50HZ。
2.2 耗電功率（額外負載時）規格A型履行器 50VA；規格B型履行器 150VA；規格C型履行器 220VA。
2.3 輸入旌旗燈號：DC4～20mA或DC1～5V。
2.4 輸入旌旗燈號：DC4～20mA（負載電阻500Ω以下）。
2.5 節制精度根基偏差：±1% 回差≤1% 死區≤1%
2.6 任務路程調劑規模：“零點”±25%“路程”20%～100%
2.7 內部配線：輸(shu)入(ru)輸(shu)入(ru)旌(jing)旗(qi)燈號應接納屏障電纜。電源線(xian)不(bu)得與旌(jing)旗(qi)燈號線(xian)共用一根(gen)電纜。
| 通俗型（型）履行器 | 隔爆型（型）履行器 | |
|---|---|---|
| 電源電纜 | 3芯S=1.5mm2 | 3芯S=1.5mm2外徑φ9±1 |
| 旌旗燈號電纜 | 4芯S=1.5mm2 | 4芯S=1.5mm2外徑φ11±1 |
| 電纜引入口 | 2-PF(G1/2) | 可裝置掩護套管PF3/4G3/4 |
情況前提
| 情況前提 | 通俗型（S型）履行器 | 隔爆型（X型）履行器 |
|---|---|---|
| 情況溫度 | 無空間加熱器-10℃～60℃ | -10℃～40℃ |
| 有空間加熱器-35℃～60℃ | 有空間加熱器-35℃～60℃ | |
| 絕對濕度 | 95%以下 | 45%～85% |
| 情況氣體 | 無侵蝕氣體 | |
| 機器振動 | 1.5g以下 | |
2.9 掩護品級:IP55。
2.10 隔爆品級:Exd Ⅱ BT4。
2.11 過載掩(yan)護規(gui)格A、B型(xing)履行(xing)器可任(ren)選，規(gui)格C型(xing)履行(xing)器必配。
| 型號規格 | 輸入力矩（N.m） | 舉措時候（s/90℃） | 下限轉角 |
|---|---|---|---|
| 361RSA-02 | 20 | 8.5 | 90° |
| 361RSA-05 | 50 | 17 | |
| 361RSB-10 361RXB-10 |
100 | 18 | |
| 361RSB-20 361RXB20 |
200 | 36 | |
| 361RSC-30 361RXC-30 |
300 | 24 | |
| 361RSC-50 361RXC-50 |
500 | 42 | |
| 361RSC-60 361RXC-60 |
600 | 48 | |
| 361RSD-100 | 1000 | 30 | |
| 361RSD-150 | 1500 | 42 |
定貨時應具體申明以下前提：
1、產物根基型號；
2、支架代號或配調理閥通徑，支架可按照用戶須要定貨；
3、是(shi)不是(shi)帶空間加(jia)熱器(qi)；是(shi)不是(shi)帶過載掩護(hu)。
