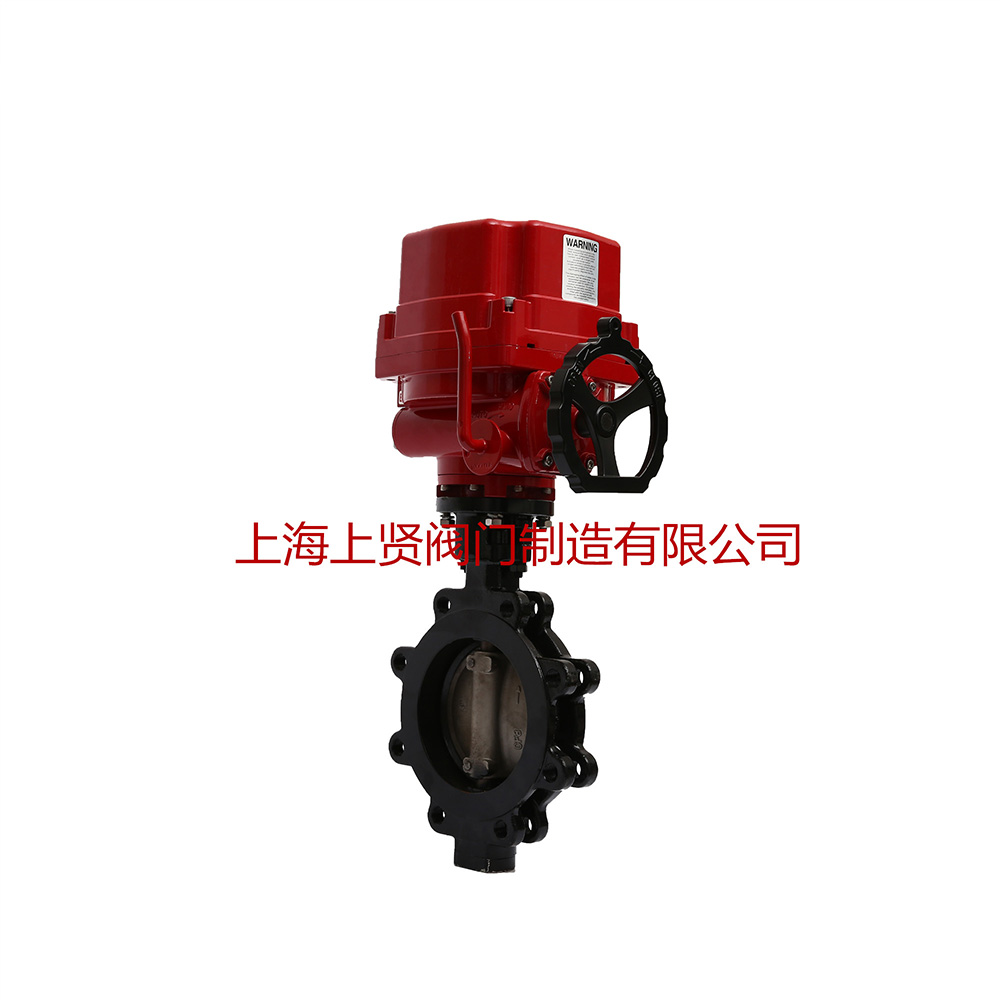

本公司的D941W電動透風蝶閥由角路程電動履行機構和蝶閥構成，它與電動單位組合儀表共同利用。電動透風蝶閥具備布局簡略、口徑大、分量輕、操縱便利等長處。電動透風蝶閥首要利用于冶金、電站煤油、化工等部分。合用于產業、冶金、煙氣除塵、等管道作透風調理介質流量之用。
電動透風調理蝶閥(也稱電動(dong)(dong)風量調理(li)蝶閥)是(shi)接納電子(zi)式電動(dong)(dong)履(lv)行機構和蝶閥調理(li)機構構成(cheng)，履(lv)行機構內有伺服系弘，不須要另配伺服縮小(xiao)器，輸(shu)入節(jie)制(zhi)旌旗燈號（4～20mADC或1～5VDC）及單相電源便可(ke)節(jie)制(zhi)運行。電動(dong)(dong)透風調理(li)蝶閥具備(bei)布局簡略，暢通才能大，調理(li)精(jing)度(du)高檔特色(se)。履(lv)行機構可(ke)根據用戶(hu)請求設置裝備(bei)擺設UNIC、PSQ、HQ、CH等型(xing)號電子(zi)式電履(lv)行機構。
| 公稱通徑mm | 50～1200 |
|---|---|
| 公稱壓力(MPa) | PN0.1、0.25、0.6、1.0 |
| 介質溫度℃ | -40～+450（鋼板卷焊），+450以上（不銹鋼板卷焊） |
| 轉角規模 | 0-90度 |
| 流量特征 | 類似百分比 |
| 法蘭規范 | GB/T9115-2000鋼制管法蘭焊接規范(也可根據客戶尺寸定做非標產物) |
| 設置裝備擺設履行機構 | 可配PSQ、HQ、UNIC、361RS、HR等系列角路程電動履行機構 |
| 節制體例 | 開關到位燈(開關兩位節制)、智能調理(4～20mA摹擬量旌旗燈號節制) |
| 電源電壓 | AC220/380V，50/60Hz |
|---|---|
| 輸入力矩 | 50N·M～2000N·M |
| 舉措規模 | 0～90° 0～360° |
| 舉措時候 | 15秒/30秒/60秒 |
| 掩護裝配 | 過熱掩護 |
| 情況溫度 | -30°～60° |
| 手動操縱 | 同附帶手柄操縱 |
| 限位 | 電氣、機器二重限位 |
| 防護品級 | 相稱于IP-65 |
| 防爆品級 | ExdII BT4；有請求可定制ExdII BT6 |
| 地位丈量 | 可選裝開關或電位計 |
| 驅動機電 | 8W/E |
| 進線接口 | PE1/2〞進線線鎖 |
（1）功效杰出：智能型、調理型、開關式。
（2）體積玲瓏：體積相稱于同類產物的35%擺布。
（3）利用便利：接納單相電源，接線簡略；接納球型凸出布局，使察看便利；免加油免點檢、防水防銹、肆意角度裝配。
（4）掩護裝配有兩重限位、過熱掩護、過載掩護。全路程時候15秒、30秒、45秒、60秒。及帶手動功效。
（5）智能數控：內置模塊接納杰出的計較機單片及智能節制軟件間接領受計較機或產業儀表等輸入的規范旌旗燈號（4-20mA DC /1-5VDC）完成閥門開度的智能節制和精確的定位。
也可(ke)選(xuan)用3810系(xi)列或NA系(xi)列電子式角路程履行(xing)機構(gou).亦(yi)可(ke)選(xuan)用PSQ系(xi)列或HR系(xi)列。≥DN600口徑閥門普通(tong)接納380VAC電動履行(xing)器。
| 項 目 | 指 標 值 |
|---|---|
| 根基誤差% | ±2.5 |
| 回差% | 2.0 |
| 死區% | 3.0 |
| 一直點誤差% | ±2.5 |
| 額外路程誤差% | +2.5 |
| 許可泄露量1/h | 2×10-2×閥額外容量 |
| 整機稱號 | 資料 |
|---|---|
| 閥體 | 碳鋼(卷焊焊接)、不銹鋼(卷焊加工) |
| 蝶板 | 碳鋼、不銹鋼 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | PTFE、柔性石墨 |
| 公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 |
| H | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
| H1 | 530 | 530 | 565 | 600 | 640 | 705 | 775 | 945 | 1070 | 1140 | 1210 | 1335 | 1415 | 1605 | 1844 | 2040 | 2255 | 2388 |
| D | 140 | 160 | 190 | 210 | 240 | 265 | 320 | 375 | 440 | 490 | 540 | 595 | 645 | 755 | 860 | 975 | 10755 | 1175 |
| D1 | 110 | 130 | 150 | 170 | 200 | 225 | 280 | 335 | 395 | 445 | 495 | 550 | 600 | 705 | 810 | 920 | 1020 | 1120 |
| n-φd | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 12-18 | 12-22 | 12-22 | 16-22 | 16-22 | 20-22 | 20-26 | 24-26 | 24-30 | 24-30 | 24-30 | 28-30 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器參數：電源(yuan)電壓、節(jie)制體例(開關型，調(diao)理型)、節(jie)制旌旗燈號(hao)(4-20mA,1-5V)、感化體例(電-開式(shi)，電-關式(shi))
