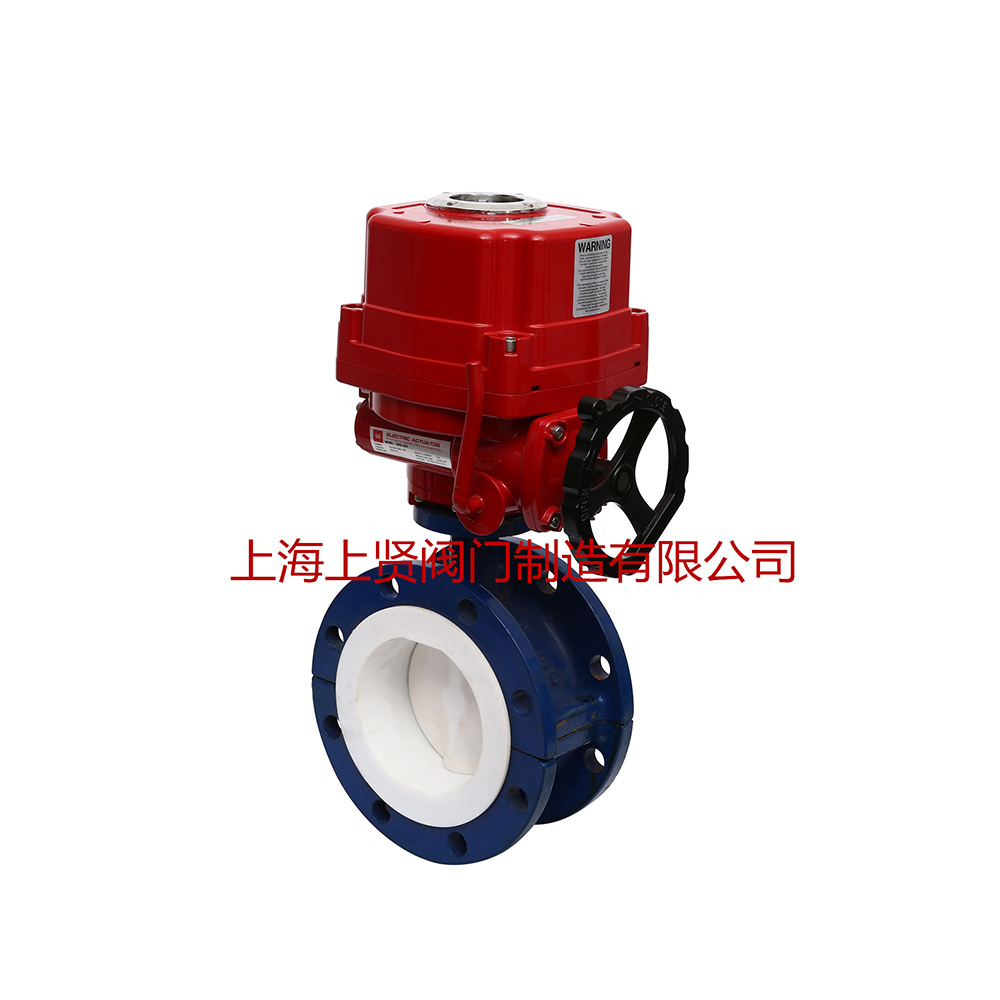

本公司的電動襯氟蝶閥有開關型和調理型二種，襯氟蝶閥與電子式電動履行機構配套，輸入節制旌旗燈號（4～20mADC或1～5VDC）及單相電源便可節制運行，電動襯氟蝶閥具備功效好、體積小、簡便惱人，機能杰出、配套簡略、暢通才能大。襯四氟電動蝶閥是在過流部件、閥體、蝶板、閥桿上接納襯里較厚的高份子資料，防侵蝕機能杰出，可合用于多種濃度的酸、堿、鹽及氧化劑、復原劑、無機溶劑等介質，電動襯氟蝶閥是(shi)化(hua)工、煤油、食物、鋼鐵(tie)冶煉、造紙(zhi)、水電等(deng)體(ti)系(xi)的(de)氣體(ti)、液體(ti)、半流(liu)體(ti)的(de)管路(lu)和容器上作截(jie)(jie)流(liu)和調(diao)理裝備利用的(de)抱負產物，并可取代閘閥、停止閥和別的(de)范(fan)例的(de)堵截(jie)(jie)、調(diao)理閥門。
上賢公司的全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具備耐侵蝕、無泄露、利用時候長等長處。襯四氟電動蝶閥合用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各類無機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿瓜代及多種無機溶劑和別的強侵蝕性介質。
（1）小型簡便，輕易拆裝及維修，并可在肆意地位裝配。
（2）布局簡略、松散，90°反轉展轉開啟快。
（3）操縱扭矩小，省力輕盈。
（4）流量特征趨于直線，調理機能好。
（5）密封資料耐(nai)老化、耐(nai)侵蝕、可合用多種介質(zhi)。
| 稱通經DN(mm) | 50～1600 | ||
|---|---|---|---|
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 |
| 密封實驗(MPa) | 0.66 | 1.1 | 1.76 |
| 強度實驗(MPa) | 0.9 | 1.5 | 2.4 |
| 合用溫度 | 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ | ||
| 合用介質 | 水、氛圍、自然氣、油品及弱侵蝕性流體 | ||
| 泄露率 | 合適GB/T13927-92規范 | ||
| 驅動體例 | 電動 | ||
| 設置裝備擺設履行機構 | 可配PSQ、HQ、UNIC、361RS、HR等系列角路程電動履行機構 | ||
| 節制體例 | 開關到位燈(開關兩位節制)、智能調理(4～20mA摹擬量旌旗燈號節制) | ||
| 電源電壓 | AC220/380V，50/60Hz |
|---|---|
| 輸入力矩 | 50N·M～2000N·M |
| 舉措規模 | 0～90° 0～360° |
| 舉措時候 | 15秒/30秒/60秒 |
| 掩護裝配 | 過熱掩護 |
| 情況溫度 | -30°～60° |
| 手動操縱 | 同附帶手柄操縱 |
| 限位 | 電氣、機器二重限位 |
| 防護品級 | 相稱于IP-65 |
| 防爆品級 | ExdII BT4；特別請求可定制ExdII BT6 |
| 地位丈量 | 可選裝開關或電位計 |
| 驅動機電 | 8W/E |
| 進線接口 | PE1/2〞進線線鎖 |
（1）功效杰出：智能型、調理型、開關式。
（2）體積玲瓏：體積相稱于同類產物的35%擺布。
（3）利用便利：接納單相電源，接線簡略；接納球型凸出布局，使察看便利；免加油免點檢、防水防銹、肆意角度裝配。
（4）掩護裝配有兩重限位、過熱掩護、過載掩護。全路程時候15秒、30秒、45秒、60秒。及帶手動功效。
（5）智能數控：內置模塊接納杰出的計較機單片及智能節制軟件間接領受計較機或產業儀表等輸入的規范旌旗燈號（4-20mA DC /1-5VDC）完成閥門開度的智能節制和精確的定位。
也可(ke)選用3810系列(lie)或NA系列(lie)電子式(shi)角(jiao)路程(cheng)履行(xing)(xing)機構.亦(yi)可(ke)選用PSQ系列(lie)或HR系列(lie)。≥DN600口徑閥(fa)門普通接(jie)納(na)380VAC電動履行(xing)(xing)器。
| 整機稱號 | 資料 |
|---|---|
| 閥體 | (球墨鑄鋼、鑄鋼、不銹鋼)+F46 |
| 蝶板 | (灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼)+F46 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨 |
| 公稱通經(DN) | 首要尺寸 | 法蘭尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H | H1 | 1.0MPa | 1.6MPa | |||||
| D | D1 | n-Фd | D | D1 | n-Фd | |||||
| 50 | 108 | 43 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 114 | 46 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 140 | 56 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 140 | 56 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 152 | 60 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 165 | 68 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 178 | 78 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 190 | 78 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 |
| 400 | 216 | 102 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 |
| 450 | 222 | 114 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 |
| 500 | 229 | 127 | 342 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 |
| 600 | 267 | 154 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 |
| 700 | 430 | 165 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 470 | 190 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
| 900 | 510 | 203 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
| 1000 | 550 | 216 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
| 1200 | 630 | 254 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器參數(shu)：電(dian)源電(dian)壓(ya)、節(jie)制體(ti)例(li)(開關(guan)型(xing)，調理型(xing))、節(jie)制旌旗(qi)燈號(4-20mA,1-5V)、感化體(ti)例(li)(電(dian)-開式，電(dian)-關(guan)式)
