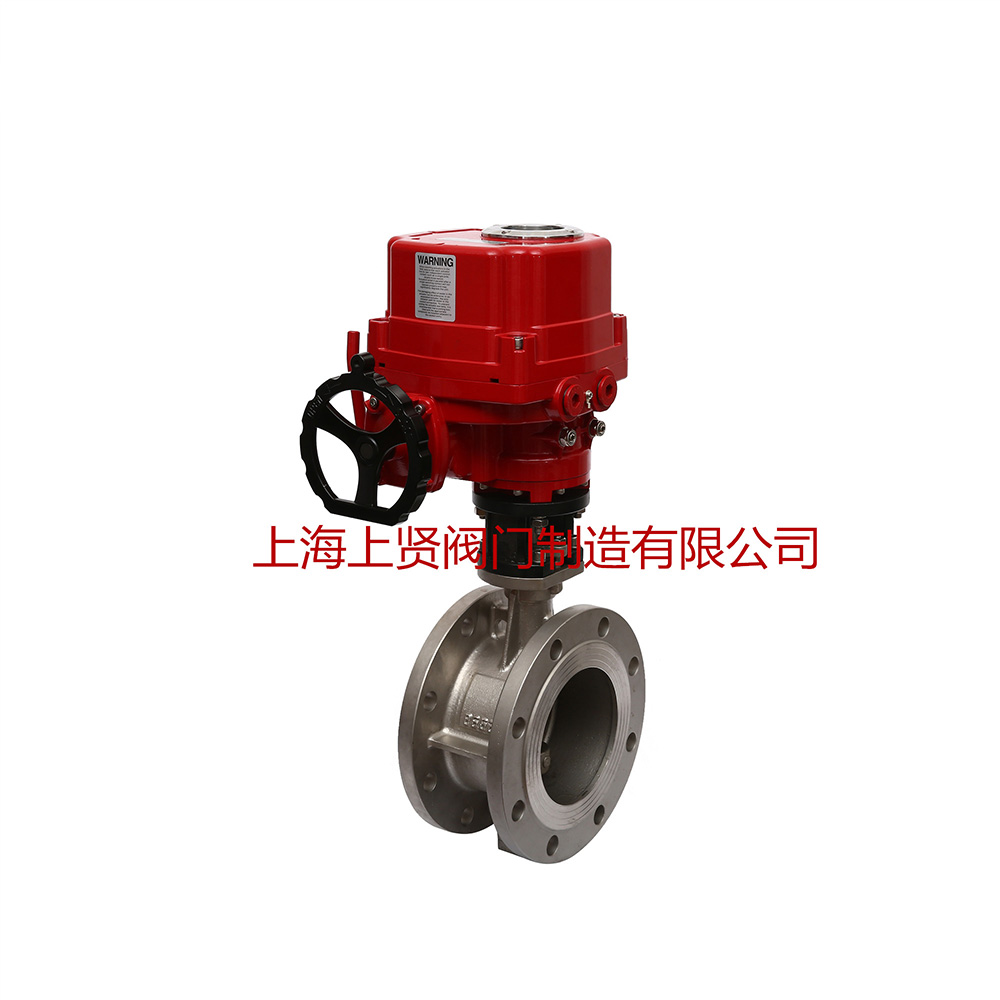

本公司的電動防爆蝶閥是由蝶閥(fa)(fa)和(he)電動(dong)履行(xing)(xing)器構成(cheng)。電動(dong)防爆蝶閥(fa)(fa)的布局(ju)(ju)情(qing)勢(shi)有：三(san)偏(pian)(pian)疼布局(ju)(ju)和(he)單偏(pian)(pian)疼布局(ju)(ju)，密(mi)封(feng)情(qing)勢(shi)有：金屬密(mi)封(feng)和(he)軟密(mi)封(feng)布局(ju)(ju)。電動(dong)防爆蝶閥(fa)(fa)接(jie)情(qing)勢(shi)分為(wei)法蘭式和(he)對夾式兩(liang)種。在溫度(du)(du)低于(yu)150度(du)(du)之(zhi)內可選用四氟密(mi)封(feng)蝶閥(fa)(fa)，高溫工況可選用三(san)偏(pian)(pian)疼硬密(mi)封(feng)閥(fa)(fa)體。防爆型電動(dong)蝶閥(fa)(fa)可首要(yao)利用于(yu)食(shi)物，輕(qing)工，煤(mei)油，化工，講授裝備(bei)，造紙，電力比(bi)及行(xing)(xing)業(ye)的產業(ye)進(jin)程主動(dong)節制體系中。電動(dong)防爆蝶閥(fa)(fa)在食(shi)物、化工、煤(mei)油、電力、輕(qing)紡(fang)、造紙等給排水、氣(qi)體管道上作(zuo)調(diao)理流(liu)量和(he)截流(liu)介質(zhi)的感化。
1、設想新奇、公道、布局好，分量輕，啟閉快。
2、操力矩小，操縱便利，省力工致。
3、能夠多種地位裝置，維修便利。
4、密封件能夠替代，密封機能杰出到達雙向密封零泄露。
5、密封(feng)資料(liao)耐老化、耐侵蝕，利用時候長等(deng)特色。
| 設想標準 | GB/T2238-1989 |
|---|---|
| 法蘭毗連尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 布局長度 | GB/T12221-1989 |
| 壓力實驗 | GB/T13927-2000；JB/T9092-1999 |
| 輸入旌旗燈號 | 4～20mADCc 1-5VDC 220VAC開關接點旌旗燈號 |
|---|---|
| 閥位輸入旌旗燈號 | 4～20mADC，負載電阻：≤500Ω |
| 分辯率 | 高于1/200 |
| 死區 | 0.4～1.2%可調 |
| 旌旗燈號斷絕 | 輸入旌旗燈號、輸入旌旗燈號、電源三斷絕 |
| 毛病狀況 | 可設定為0-100%全路程肆意地位 |
| 任務溫度 | -10～55℃ |
| 絕對濕度 | ≤90%（不固結） |
| 地位轉換精度 | ±0.5% |
| 絕緣電阻 | ≥100MΩ(500VDC.) |
| 絕緣強度 | 2000VAC，1分鐘（輸入對輸入對電源對地） |
| 接納杰出的電制動線路，因此定位精度高，履行機構活絡，啟動遏制快,運轉安穩。同時具備抗攪擾、抗浪涌電壓、防擊穿才能強的特色。 合用于舉措頻仍的調理回路，當接通延續率為25%時，每小時舉措次數可達630-1200次。 | |
| 整機稱號 | 資料 |
|---|---|
| 閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特別資料 |
| 密封圈 | 多種橡膠、聚四氟、不銹鋼 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨 |
| 公稱通徑DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 實驗壓力 | 強度實驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封實驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 高壓氣密實驗 | 0.5～0.7 | ||||
| 合用介質 | 氛圍、水、污水、蒸氣、煤氣、油品等 | ||||
| 公稱通經(DN) | 首要尺寸 | 法蘭尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1/L2 | H | H1 | 1.0MPa | 1.6MPa | 2.5MPa | ||||||||
| 硬密封 | 軟密封 | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | ||||
| 50 | 108 | 43 | 112 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 115 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
| 80 | 114 | 46 | 120 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 138 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 140 | 56 | 164 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 |
| 150 | 140 | 56 | 175 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 152 | 60 | 200 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
| 250 | 165 | 68 | 243 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 178 | 78 | 250 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 190 | 78 | 280 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 |
| 400 | 216 | 102 | 305 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 |
| 450 | 222 | 114 | 350 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 |
| 500 | 229 | 127 | 380 | 343 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 |
| 600 | 267 | 154 | 445 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 |
| 700 | 292 | 165 | 480 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
| 800 | 318 | 190 | 530 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
| 900 | 330 | 203 | 580 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
| 1000 | 410 | 216 | 650 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
| 1200 | 470 | 254 | 760 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器參數：電(dian)源電(dian)壓、節(jie)(jie)制體例(開關型，調理型)、節(jie)(jie)制旌旗(qi)燈號(4-20mA,1-5V)、感化體例(電(dian)-開式，電(dian)-關式)
