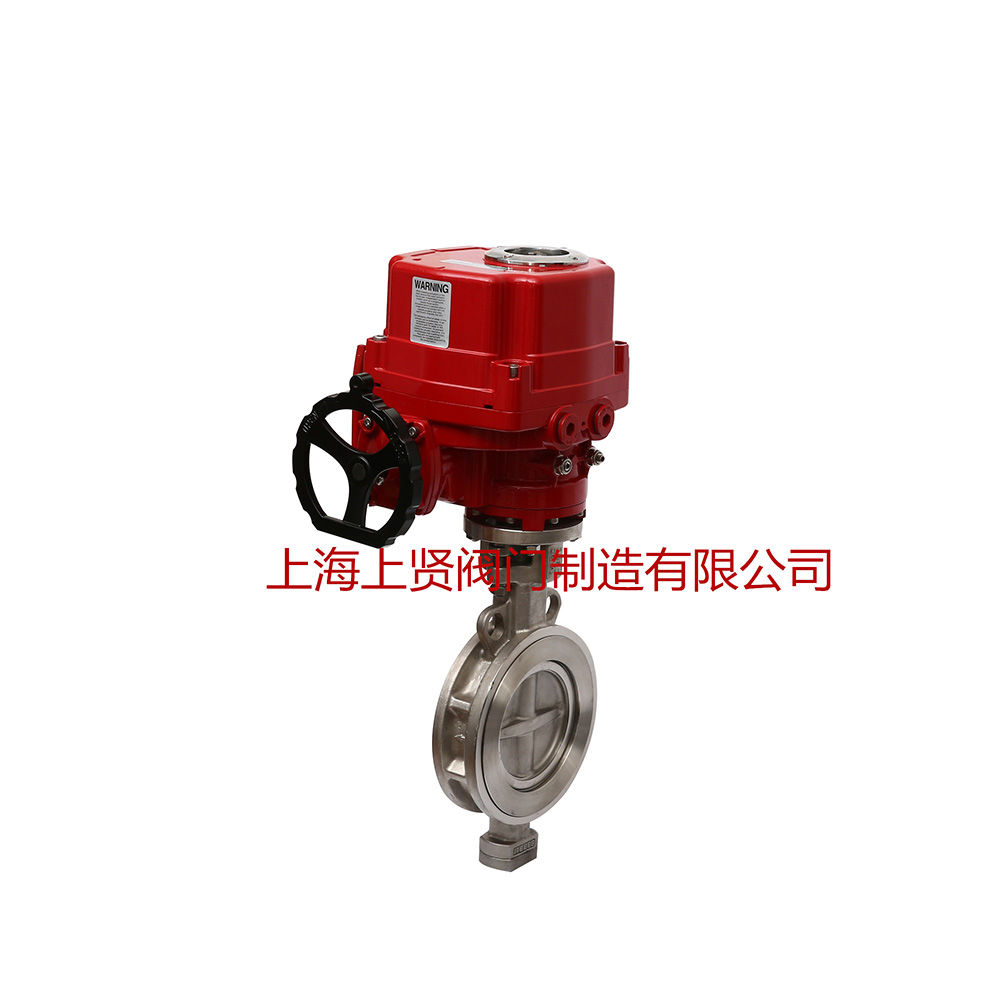

上賢公司的電動對夾蝶閥是由高準度電動履行器與對夾式蝶閥構成，履行器接納一體化布局，開關型有輸入AC220V電壓, 輸入無源觸點旌旗燈號(或開關到位燈旌旗燈號)，調理型有輸入（DC4-20mA或DC1-5V）的節制旌旗燈號及單相電源便可節制運行，電動對夾蝶閥具備功效性好，體積小，簡便惱人，機能杰出，配套簡略，暢通才能大，合適于介質是黏稠，含顆粒，纖維性子的場所。電動對夾蝶閥可(ke)首要(yao)利用于食物、輕工、煤油、化(hua)工、講授(shou)裝備、造紙、電(dian)力等行業(ye)的產業(ye)進程主(zhu)動節制(zhi)體系中。
（1）設想新奇、公道、布局好，分量輕，啟閉快。
（2）密封件能夠替代，密封機能杰出到達雙向密封零泄露。
（3）密封資料耐老化、耐侵蝕，利用時候長等特色。
（4）兩截式閥桿無銷毗連，布局簡略松散，維修便利。
（5）閥座密封與靠背一體布局，削減閥座變形量。
（6）閥桿軸向定位裝配，增強密封性、削減閥門扭矩。
（7）能夠(gou)多種(zhong)地位裝(zhuang)配(pei)，維修便(bian)利。
| 公稱通徑DN(mm) | 50～1200 |
|---|---|
| 公稱壓力 | PN0.6、1.6、2.5MPa |
| 毗連情勢 | 對夾式 |
| 閥板情勢 | 垂直板式 |
| 流量特征 | 類似快開型 |
| 舉措規模 | 0～90° |
| 泄露量 | 按GB/T4213-92，為Kv值的10-4，軟密封：零泄露 |
| 根基偏差 | ±2.5% |
| 回差 | ±2.5% |
| 死區 | 1% (可調) |
| 可調規模 | 50:1 |
| 設置裝備擺設履行機構 | 可配PSQ、HQ、UNIC、361RS、HR等系列角路程電動履行機構 |
| 節制體例 | 開關到位燈(開關兩位節制)、智能調理(4～20mA摹擬量旌旗燈號節制) |
| 電源電壓 | AC220/380V，50/60Hz |
|---|---|
| 輸入力矩 | 50N·M～2000N·M |
| 舉措規模 | 0～90° 0～360° |
| 舉措時候 | 15秒/30秒/60秒 |
| 掩護裝配 | 過熱掩護 |
| 情況溫度 | -30°～60° |
| 手動操縱 | 同附帶手柄操縱 |
| 限位 | 電氣、機器二重限位 |
| 防護品級 | 相稱于IP-65 |
| 防爆品級 | ExdII BT4；有請求可定制ExdII BT6 |
| 地位丈量 | 可選裝開關或電位計 |
| 驅動機電 | 8W/E |
| 進線接口 | PE1/2〞進線線鎖 |
| 整機稱號 | 資料稱號 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
| 密封圈 | 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨資料 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 公稱通徑DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 實驗壓力 | 強度實驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封實驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 高壓氣密實驗 | 0.5～0.7 | ||||
| 合用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||
| 公稱通經(DN) | 首要尺寸 | 法蘭尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D973H/F | D971F/X | H1 | 1.0MPa | 1.6MPa | 2.5MPa | ||||||
| L1 | H | L2 | H | K | n-Фd | K | n-Фd | K | n-Фd | ||
| 50 | 43 | 112 | 43 | 63 | 530 | 125 | 4-18 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 115 | 46 | 70 | 530 | 145 | 4-18 | 145 | 4-18 | 145 | 8-18 |
| 80 | 46 | 120 | 46 | 83 | 565 | 160 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 52 | 138 | 52 | 105 | 600 | 180 | 8-18 | 180 | 8-18 | 190 | 8-22 |
| 125 | 56 | 164 | 56 | 115 | 640 | 210 | 8-18 | 210 | 8-18 | 220 | 8-26 |
| 150 | 56 | 175 | 56 | 137 | 705 | 240 | 8-22 | 240 | 8-22 | 250 | 8-26 |
| 200 | 60 | 200 | 60 | 164 | 775 | 295 | 8-22 | 295 | 12-22 | 310 | 12-26 |
| 250 | 68 | 243 | 68 | 206 | 945 | 350 | 12-22 | 355 | 12-26 | 370 | 12-30 |
| 300 | 78 | 250 | 78 | 230 | 1070 | 400 | 12-22 | 410 | 12-26 | 430 | 16-30 |
| 350 | 78 | 280 | 78 | 248 | 1140 | 460 | 16-22 | 470 | 12-26 | 490 | 16-33 |
| 400 | 102 | 305 | 102 | 289 | 1210 | 515 | 16-26 | 525 | 16-26 | 550 | 16-36 |
| 450 | 114 | 350 | 114 | 320 | 1335 | 565 | 20-26 | 585 | 16-30 | 600 | 20-36 |
| 500 | 127 | 380 | 127 | 343 | 1415 | 620 | 20-26 | 650 | 20-30 | 660 | 20-36 |
| 600 | 154 | 445 | 154 | 413 | 1605 | 725 | 20-30 | 770 | 20-33 | 770 | 20-39 |
| 700 | 165 | 480 | 165 | 478 | 1844 | 840 | 24-30 | 840 | 24-36 | 875 | 24-42 |
| 800 | 190 | 530 | 190 | 525 | 2040 | 950 | 24-33 | 950 | 24-39 | 990 | 24-48 |
| 900 | 203 | 580 | 203 | 585 | 2255 | 1050 | 28-33 | 1050 | 28-39 | 1090 | 28-48 |
| 1000 | 216 | 650 | 216 | 640 | 2380 | 1160 | 28-36 | 1170 | 28-42 | 1210 | 28-56 |
| 1200 | 254 | 760 | 254 | 755 | 2640 | 1380 | 32-39 | 1390 | 32-48 | 1420 | 32-56 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器參數：電(dian)源(yuan)電(dian)壓、節(jie)制體例(開關(guan)型，調理型)、節(jie)制旌旗(qi)燈號(hao)(4-20mA,1-5V)、感化體例(電(dian)-開式(shi)，電(dian)-關(guan)式(shi))
