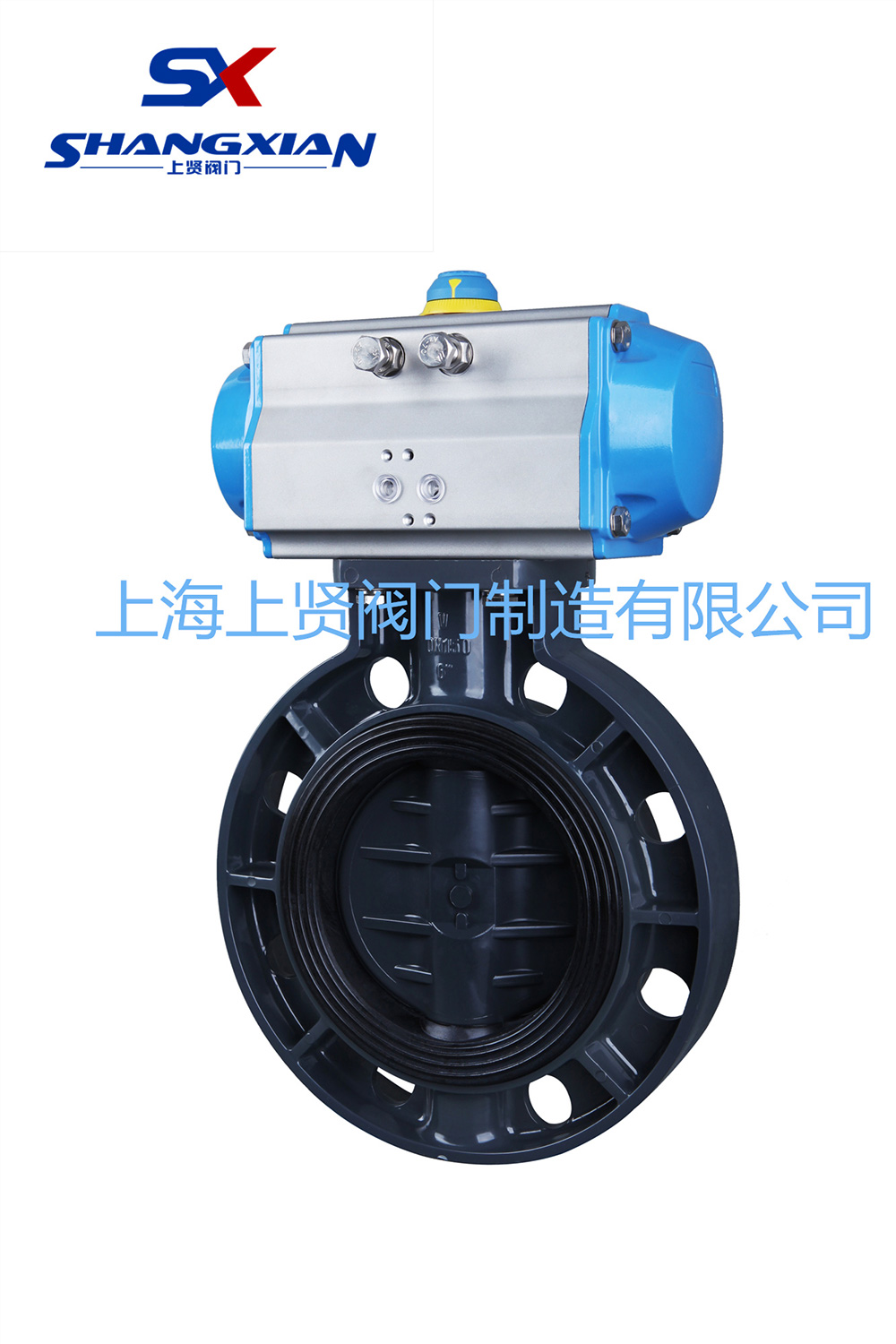

本公司的氣動塑料蝶閥具備布局簡略、體積小、分量輕、資料耗用省，裝置尺寸小，開關快、90度來去反轉展轉，驅動力矩小等特色，upvc用于截斷、接通、調理管路中的介質，具備杰出的流體節制特征和封閉密封機能。氣動塑料蝶閥處于全開啟地位時，蝶板厚度是介質流經閥體時的阻力，是以經由過程氣動塑料蝶閥所產(chan)生的壓力降很小，故具備(bei)較(jiao)好的流量節制特征。upvc氣(qi)動蝶閥耐侵蝕(shi)性好，被利用(yong)于多個范疇，如普通(tong)純(chun)水和生飲(yin)水的管路體(ti)系、排(pai)水和污水管路體(ti)系、鹽水和海水管路體(ti)系、酸堿和化學溶液(ye)體(ti)系等多個行(xing)業，品德獲(huo)得(de)泛博用(yong)戶的喜愛(ai)。
（1）外型布局松散雅觀。
（2）本體分量輕輕易裝置。
（3）耐侵蝕性好，利用規模大。
（4）材質衛生。
（5）不易(yi)磨損、輕易(yi)裝配(pei)，保護簡略易(yi)行。
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力 | PN1.0、1.6MPa | ||||||||
| 毗連情勢 | 對夾式 | ||||||||
| 密封材質 | FPM、EPDM、NBR | ||||||||
| 合用溫度 | 0～+60℃ | ||||||||
| 閥體材質 | UPVC、CPVC、PP | ||||||||
| 閥芯材質 | UPVC、CPVC、PP、PTFE | ||||||||
| 合用介質 | PVC兼容的食物產業化學溶劑 | ||||||||
| 配用履行機構 | GT、AT、AW系列單雙感化氣動履行器 | ||||||||
| 節制體例 | 開關兩位節制、4～20mA摹擬量旌旗燈號節制 | ||||||||
| 履行器型號 | GT、AT、AW系列單雙感化氣動履行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 情況溫度 | -30～+70℃ |
| 感化情勢 | 單感化履行機構、雙感化履行機構 |
| 可配附件 | 定位器、電磁閥、氛圍過濾減壓器、保位閥、路程開關、閥位傳遞器、手輪機構等 |
氣動履行器，有雙感化式和單感化式(彈簧復位)，齒輪齒條傳動；大口徑閥門接納系列AW型氣動履行器拔叉式傳動，布局公道，輸入力大，有雙感化式和單感化式。
1、齒輪式雙活塞，輸入力矩大，體積小。
2、氣缸選用鋁金資料，分量輕、形狀雅觀。
3、可在頂部、底部裝置手動操縱機構。
4、齒條式毗連可調理開啟角度、額外流量。
5、履行器可選帶電訊號反應唆使及附件以完成主動化操縱。
6、IS05211標準毗連為產物的裝置改換供給了便利。
7、兩頭調的節螺(luo)釘能(neng)夠使標準產物在(zai)0°和90°有±4°的可調規模。使之(zhi)與(yu)閥門的同(tong)步(bu)精度(du)。
| 整機稱號 | 資料稱號 |
|---|---|
| 閥體 | UPVC、PPR、PVDF |
| 蝶板 | UPVC、PPR、PVDF |
| 閥座 | EPDM、FPM |
| 閥桿 | 2Cr13、45# |
| "O"型圈 | EPDM、FPM |
| 公稱通徑 | DN（mm） | 50～300 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 實驗壓力 | 強度實驗 | 0.9 | 1.5 | 2.4 |
| 密封實驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封實驗 | 0.6 | 0.6 | 0.6 | |
| 合用溫度 | ≤60℃ | |||
| 合用介質 | 氛圍、水、氣體、油品等 | |||
| 通徑(mm) | 英寸″ | 尺寸(mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 長度 | D | D1-ANSI | D1-JIS | D1-DIN | H | N-d-ANSI | N-d-JSI | N-d-DIN | ||
| 50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 103 | 4-19 | 4-19 | 4-18 |
| 65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 113 | 4-19 | 4-19 | 4-18 |
| 80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 115 | 4-19 | 4-19 | 4-18 |
| 100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 135 | 8-19 | 8-19 | 8-18 |
| 125 | 5 | 66 | 130 | 216 | 210 | 210 | 165 | 8-22 | 8-23 | 8-18 |
| 150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 177 | 8-22 | 8-23 | 8-23 |
| 200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 210 | 8-22 | 8-23 | 8-23 |
| 250 | 10 | 110 | 255 | 362 | 355 | 350 | 240 | 12-25 | 12-25 | 12-23 |
| 300 | 12 | 129 | 311 | 432 | 400 | 400 | 297 | 12-25 | 12-25 | 12-23 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器參數：履行器情勢、節制體例、節制旌旗燈號(4-20mA,1-5V)、感化體例(氣-開式，氣-關式)
盡可能具體供給氣動塑料蝶閥的手藝(yi)參數，便利我公司出產(chan)及手藝(yi)職員(yuan)為您精確(que)選型。若有疑難.您能夠致電給咱們(men)！
