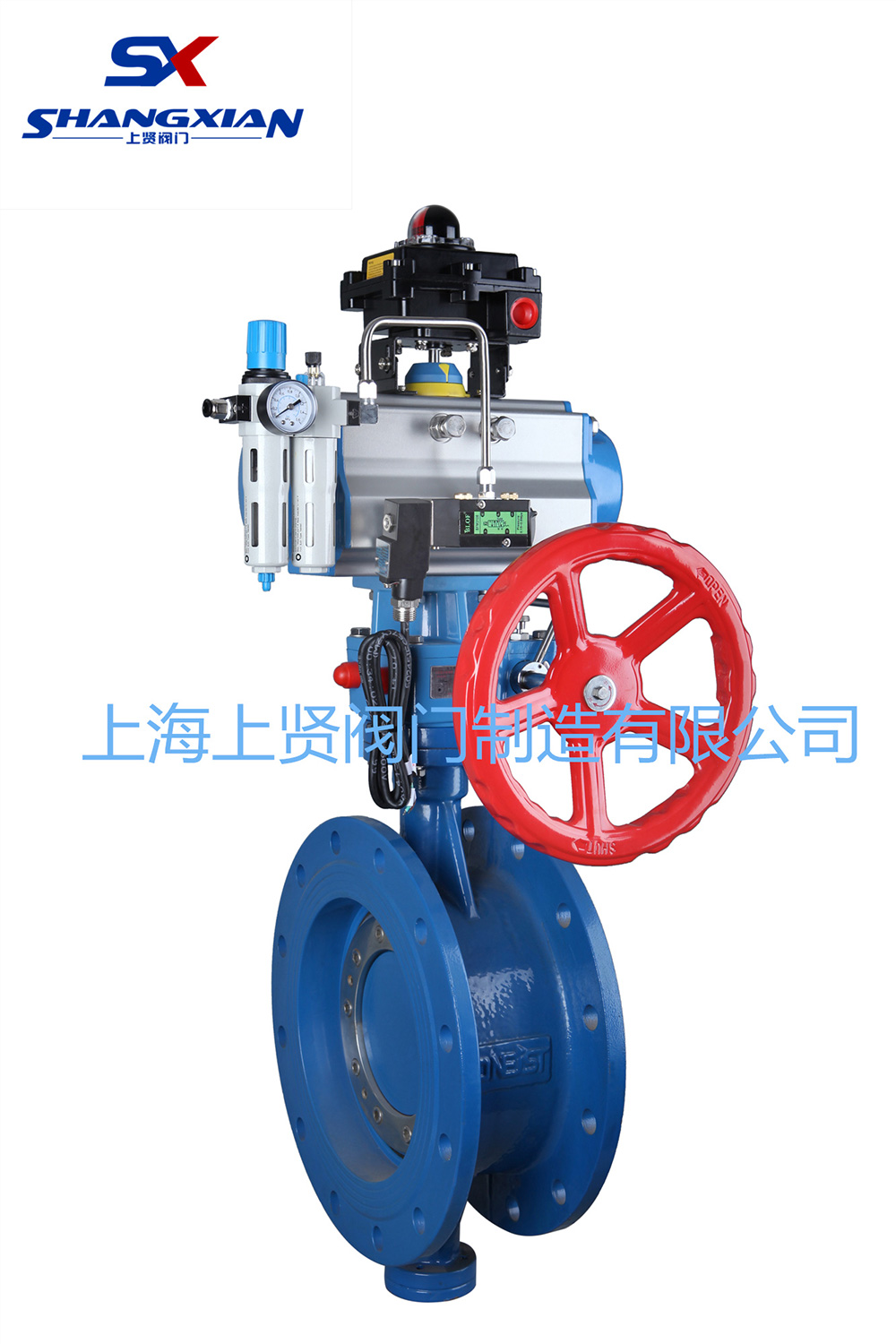

本公司的D643H/F氣動三偏疼蝶閥是由三偏疼多條理金屬密封蝶閥和藹動履行器構成，以是也能夠或許叫氣動金屬硬密封蝶閥。氣動三偏疼蝶閥接納三偏疼多條理金屬密封布局，無機械磨損，有良好的雙向密封功效,是用于煤油、化工、冶金、電力、食物、給排水、氣體保送等差別介質的管路上作調理流量、截斷或接通流體的抱負裝配。氣動彈性金屬密封蝶閥選用差別(bie)的材質，可(ke)別(bie)離合用于水、污水、海水、氛圍、蒸汽(qi)、煤(mei)氣、可(ke)燃氣體、侵蝕性(xing)介(jie)質、油品及食物等介(jie)質，下限任(ren)務溫度可(ke)達600℃。
因為氣動三偏疼蝶閥接納的是三維偏疼道理設想，使密封面的空間活動軌跡到達抱負化，密封面彼此之間無摩擦、無干與、加上密封資料挑選適當，從而使蝶閥的密封性、耐侵蝕性、耐受高溫性和磨損小等。其首要特色以下：
（1）開啟力矩小，矯捷便利，省力節能。
（2）三維編心布局，使蝶板越關越緊，其密封機能好，到達無泄漏。
（3）耐高壓(ya)、耐侵蝕、不易磨損、操縱壽命較長等。
| 公稱通徑DN(mm) | 50～1200 |
|---|---|
| 公稱壓力 | PN1.0、1.6、2.5MPa |
| 毗連情勢 | 法蘭式、對夾式 |
| 密封情勢 | 三偏疼金屬硬密封 |
| 流量特征 | 類似快開型 |
| 舉措規模 | 0～90° |
| 泄漏量 | 按GB/T4213-92，為Kv值的10-4 |
| 根基偏差 | 帶定位器：小于全路程的±2% |
| 回差 | 帶定位器：小于全路程的±2% |
| 可調規模 | 50:1 |
| 設置裝備擺設履行器 | GT、AT、AW系列單雙感化氣動履行器 |
| 節制體例 | 開關兩位節制，4-20mA摹擬量節制 |
| 履行器型號 | GT、AT、AW系列單雙感化氣動履行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 情況溫度 | -30～+70℃ |
| 感化情勢 | 單感化履行機構、雙感化履行機構 |
| 可配附件 | 定位器、電磁閥、氛圍過濾減壓器、保位閥、路程開關、閥位傳遞器、手輪機構等 |
氣動履行器，有雙感化式和單感化式(彈簧復位)，齒輪齒條傳動；大口徑閥門接納系列AW型氣動履行器拔叉式傳動，布局公道，輸入力大，有雙感化式和單感化式。
1、齒輪式雙活塞，輸入力矩大，體積小。
2、氣缸選用鋁金資料，分量輕、形狀雅觀。
3、可在頂部、底部裝置手動操縱機構。
4、齒條式毗連可調理開啟角度、額外流量。
5、履行器可選帶電訊號反應唆使及附件以完成主動化操縱。
6、IS05211標準毗連為產物的裝置改換供給了便利。
7、兩頭調(diao)的節(jie)螺釘能夠使(shi)標(biao)準產物在(zai)0°和(he)90°有±4°的可調(diao)規模。使(shi)之(zhi)與(yu)閥門(men)的同步精度(du)。
| 整機稱號 | 資料 |
|---|---|
| 閥體 | 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 | 不銹鋼與石棉板組分解多條理 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | O型圈、柔性石墨 |
| 公稱通徑DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 實驗壓力 | 強度實驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封實驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 高壓氣密實驗 | 0.5～0.7 | ||||
| 合用介質 | 氛圍、水、污水、蒸氣、煤氣、油品等 | ||||
| 合用溫度 | 碳鋼：-29℃～640℃ 不銹鋼：-40℃～600℃ | ||||
（1）偏離管道中間
（2）偏離密封面中間
（3）傾斜的錐形
當閥(fa)(fa)(fa)門開(kai)啟(qi)時，蝶(die)(die)板與閥(fa)(fa)(fa)座(zuo)在(zai)封(feng)(feng)(feng)閉(bi)時打(da)(da)仗(zhang)(zhang)，操縱蝶(die)(die)板偏(pian)(pian)疼1、偏(pian)(pian)疼2離開(kai)閥(fa)(fa)(fa)座(zuo)，減低了密(mi)封(feng)(feng)(feng)副的(de)(de)磨(mo)損，摩擦力矩小，開(kai)啟(qi)矯捷。偏(pian)(pian)疼錐面3，使閥(fa)(fa)(fa)門在(zai)開(kai)啟(qi)或(huo)封(feng)(feng)(feng)閉(bi)時蝶(die)(die)板能(neng)(neng)經由(you)過程閥(fa)(fa)(fa)座(zuo)內孔，完成(cheng)打(da)(da)仗(zhang)(zhang)密(mi)封(feng)(feng)(feng)。別的(de)(de)，錐形蝶(die)(die)板的(de)(de)扭轉半(ban)徑(jing)大于密(mi)封(feng)(feng)(feng)副打(da)(da)仗(zhang)(zhang)地位的(de)(de)扭轉半(ban)徑(jing)，故蝶(die)(die)板在(zai)閥(fa)(fa)(fa)門封(feng)(feng)(feng)閉(bi)時將(jiang)呈現越關越緊，能(neng)(neng)夠(gou)或(huo)許(xu)完成(cheng)自(zi)鎖，避免蝶(die)(die)板過位。
| 公稱通經(DN) | 首要尺寸 | 法蘭尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H | H1 | 1.0MPa | 1.6MPa | 2.5MPa | |||||||
| D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | |||||
| 50 | 108 | 43 | 112 | 625 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 115 | 625 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
| 80 | 114 | 46 | 120 | 645 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 138 | 675 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 140 | 56 | 164 | 715 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 |
| 150 | 140 | 56 | 175 | 800 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 152 | 60 | 200 | 850 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
| 250 | 165 | 68 | 243 | 925 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 178 | 78 | 250 | 1035 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 190 | 78 | 280 | 1070 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 |
| 400 | 216 | 102 | 305 | 1190 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 |
| 450 | 222 | 114 | 350 | 1250 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 |
| 500 | 229 | 127 | 380 | 1290 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 |
| 600 | 267 | 154 | 445 | 1455 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 |
| 700 | 292 | 165 | 480 | 1585 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
| 800 | 318 | 190 | 530 | 1700 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
| 900 | 330 | 203 | 580 | 1965 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
| 1000 | 410 | 216 | 650 | 2015 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
| 1200 | 470 | 254 | 760 | 2250 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、操縱場所、閥體資料等系列參數。
（2）履行器參數：履行器情勢、節制體例、節制旌旗燈號(4-20mA,1-5V)、感化體例(氣-開式，氣-關式)
盡可能具體供給氣動三偏疼蝶閥的手(shou)藝(yi)參數，便利(li)我(wo)公司出產及(ji)手(shou)藝(yi)職員(yuan)為您精確選型。若(ruo)有疑難(nan).您能夠或(huo)許(xu)致電給咱們！
