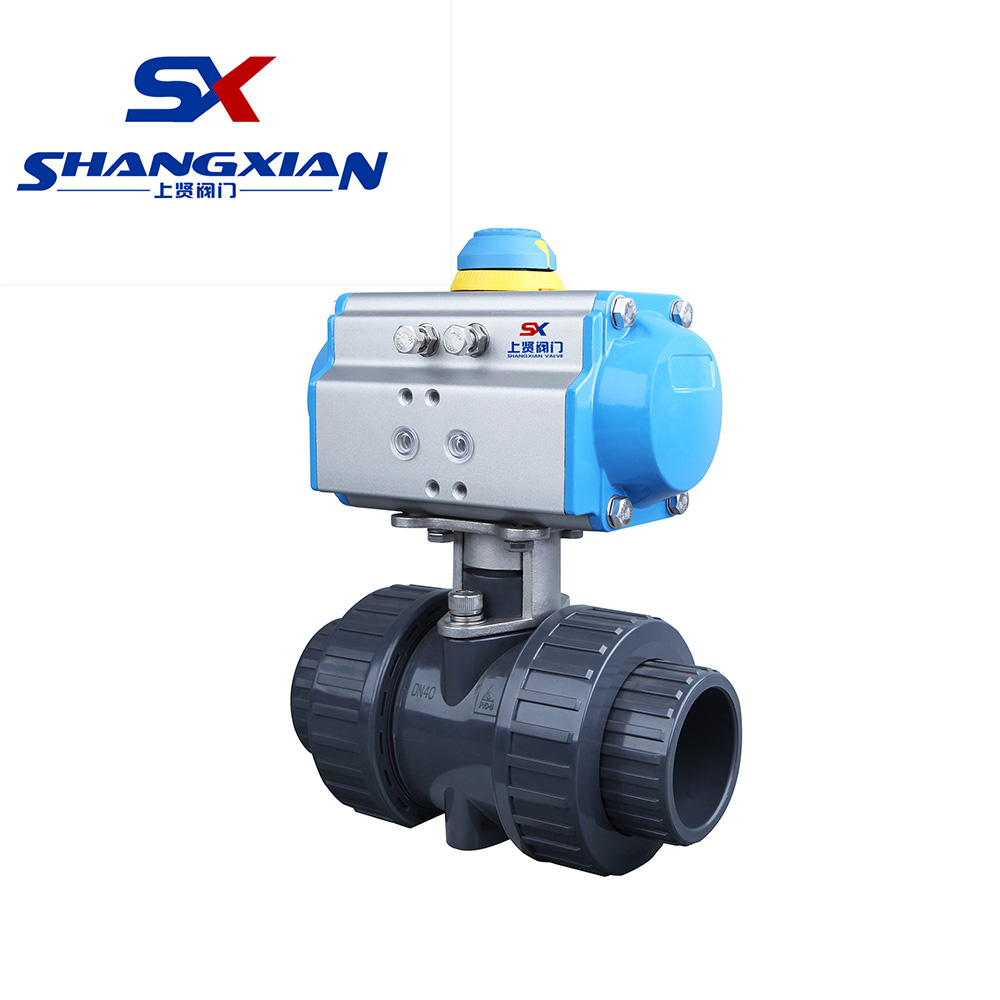

本公司的氣動塑料球閥是由高活絡度氣動活塞式履行器及UPVC塑料球閥構成。UPVC氣動球閥合用于帶侵蝕性介質的保送進程的截流。分量輕、耐侵蝕性好。UPVC氣動球閥被利用于多個范疇，如普通(tong)純水(shui)(shui)和(he)(he)生飲水(shui)(shui)的管路(lu)體(ti)系(xi)(xi)、排(pai)水(shui)(shui)和(he)(he)污水(shui)(shui)管路(lu)體(ti)系(xi)(xi)、鹽水(shui)(shui)和(he)(he)海水(shui)(shui)管路(lu)體(ti)系(xi)(xi)、酸堿和(he)(he)化學溶液體(ti)系(xi)(xi)等多個行業，品德獲得泛博用戶的撐持。
（1）外型布局松散雅觀。
（2）本體分量輕輕易裝置。
（3）材質衛生。
（4）耐侵蝕性好，利用規模大。
（5）輕易裝配，保護簡略(lve)易行。
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.0-1.6MPa | ||||||||
| 毗連體例 | 法蘭、羅紋、由令 | ||||||||
| 閥體布局 | 一體、三通L、三通T | ||||||||
| 閥體材質 | UPVC、CPVC、PP | ||||||||
| 閥芯材質 | UPVC、CPVC、PP | ||||||||
| 密封材質 | PTFE | ||||||||
| 合用溫度 | 0～+60℃ | ||||||||
| 合用介質 | PVC兼容的食物產業化學溶劑 | ||||||||
| 設置裝備擺設履行機構 | GT、AT、ST系列單雙感化氣動履行器 | ||||||||
| 節制體例 | 開關兩位節制、4～20mA摹擬量旌旗燈號節制 | ||||||||
| 履行器型號 | GT、AT、ST系列單雙感化氣動履行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 情況溫度 | -30～+70℃ |
| 感化情勢 | 單感化履行機構、雙感化履行機構 |
| 可配附件 | 定位器、電磁閥、氛圍過濾減壓器、保位閥、路程開關、閥位傳遞器、手輪機構等 |
利用新氣動履行器，有雙感化式和單感化式(彈簧復位)，齒輪齒條傳動；大口徑閥門接納系列AW型氣動履行器拔叉式傳動，布局公道，輸入力大，有雙感化式和單感化式。
1、齒輪式雙活塞，輸入力矩大，體積小。
2、氣缸選用鋁金資料，分量輕、形狀雅觀。
3、可在頂部、底部裝置手動操縱機構。
4、齒條式毗連可調理開啟角度、額外流量。
5、履行器可選帶電訊號反應唆使及附件以完成主動化操縱。
6、IS05211規范毗連為產物的裝置替代供給了便利。
7、兩頭調的(de)節(jie)螺(luo)釘可以(yi)使規范產物(wu)在0°和(he)90°有±4°的(de)可調規模。使其與內羅紋氣動(dong)球閥的(de)精(jing)度同步。
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|---|---|---|---|---|---|---|---|---|
| 內羅紋尺寸G" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
| A | 115 | 165 | 65 | 165 | 180 | 180 | 230 | 230 |
| L | 103 | 112 | 122 | 130 | 152 | 157 | 187 | 236 |
| H | 140 | 140 | 165 | 165 | 250 | 250 | 280 | 280 |
| 分量(Kg) | 5.6 | 5.7 | 5.8 | 6 | 6.3 | 6.5 | 7.3 | 7.8 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行(xing)(xing)器(qi)參數：履行(xing)(xing)器(qi)情(qing)勢、節制體(ti)例(li)、節制旌(jing)旗燈(deng)號(4-20mA,1-5V)、感(gan)化(hua)體(ti)例(li)(氣-開式(shi)(shi)，氣-關式(shi)(shi))
