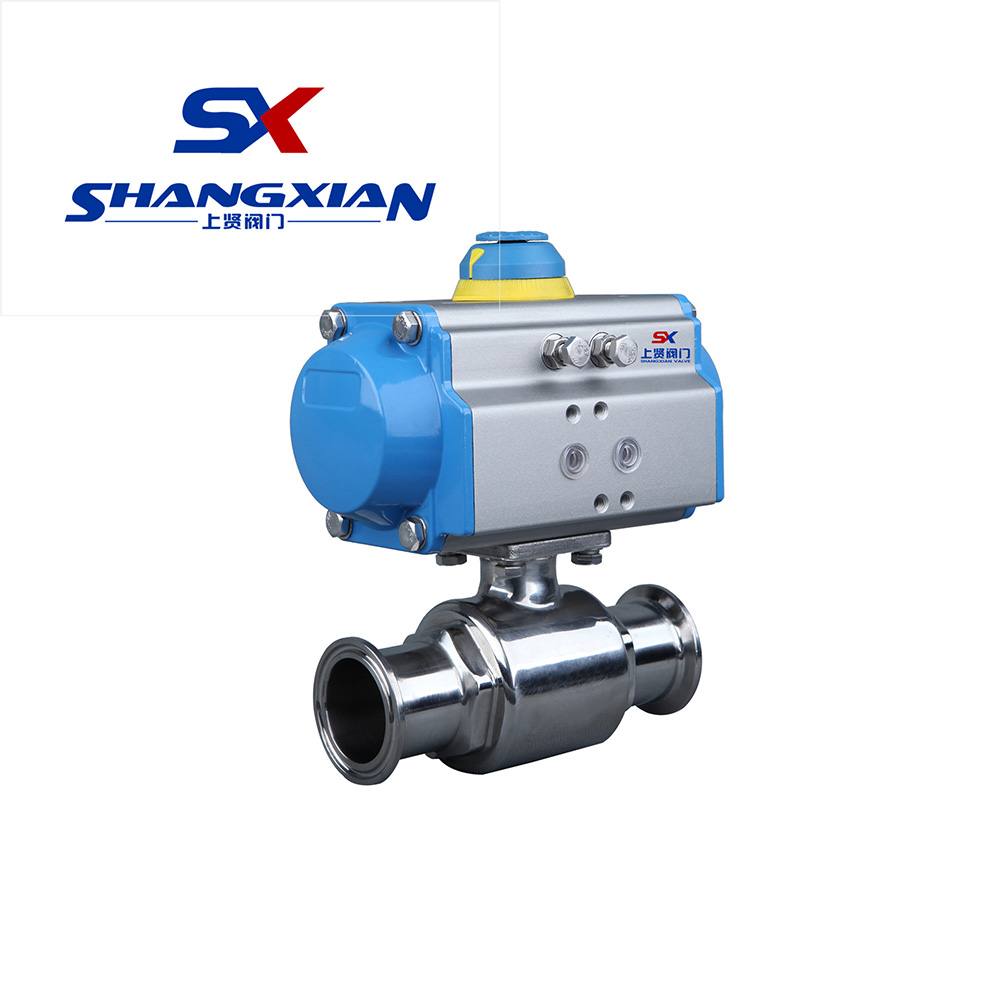

本公司的氣動衛生級球閥是由高準度氣動履行器與快裝球閥拆卸構成。也稱為氣動快裝球閥，皆顛末了緊密的查驗流程和嚴酷的品德辦理，流道顛末緊密拋光處置，接納了全裹的F4密封且輕易停止洗濯。氣動衛生級球閥閥體接納不銹鋼精制而成，流道內壁0.5um（240Grit）電子拋光，堅持流體暢通無阻。密封面接納的全裹PTFE。氣動卡套球閥首要利用(yong)于啤酒工程(cheng)、食物工程(cheng)、化學(xue)工程(cheng)、生物工程(cheng)和水處置工程(cheng)等(deng)范(fan)疇。
| AT、GT、ST氣動履行機構手藝參數 | 閥 體 參 數 | ||
|---|---|---|---|
| 類 型 | 雙感化活塞式、彈簧復位式 | 公稱通徑 | 15～102mm |
| 氣源壓力 | 雙感化：2-8bar/單感化：4-8bar | 公稱壓力 | PN1.0MPa |
| 輸入力矩 | 雙感化：4N·M～10560N·M | 閥軸材質 | 不銹鋼 |
| 單感化：7N·M～2668N·M | 閥體材質 | 304/316/316L不銹鋼 | |
| 任務溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 球體材質 | 304/316/316L不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PTFE | |
| 舉措規模 | 0～90°±5° | 溫 度 | PTFE≤180℃ |
| 接口羅紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 毗連體例 | 快裝式、焊接式、羅紋式 |
| GTD110～GTD350/ATD100～200 G1/4″ | 合用介質 | 啤酒、葡萄酒、生物工程、食物、飲等 | |
| 閥位旌旗燈號 | 定位器：4～20mA/復書器：全開全關旌旗燈號 | 特 點 | 衛生，密封好、利用時候長 |
| 通徑Ø | G | L1 | L | D | H |
|---|---|---|---|---|---|
| 15 | 34 | 130 | 100 | 12.7 | 152 |
| 20 | 50.5 | 130 | 100 | 17.2 | 156 |
| 25 | 50.5 | 140 | 120 | 25 | 180 |
| 32 | 50.5 | 140 | 130 | 31.8 | 208 |
| 38 | 50.5 | 140 | 150 | 35.6 | 218 |
| 51 | 64 | 170 | 200 | 48.6 | 226 |
| 63 | 77.5 | 186 | 210 | 60.3 | 240 |
| 76 | 91 | 186 | 220 | 72.9 | 286 |
| 89 | 106 | 225 | 260 | 88.9 | 298 |
| 102 | 119 | 254 | 320 | 101.6 | 336 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器參數(shu)：履行器情勢、節制(zhi)體(ti)例、節制(zhi)旌旗(qi)燈號(4-20mA,1-5V)、感化(hua)體(ti)例(氣-開(kai)式(shi)，氣-關式(shi))
