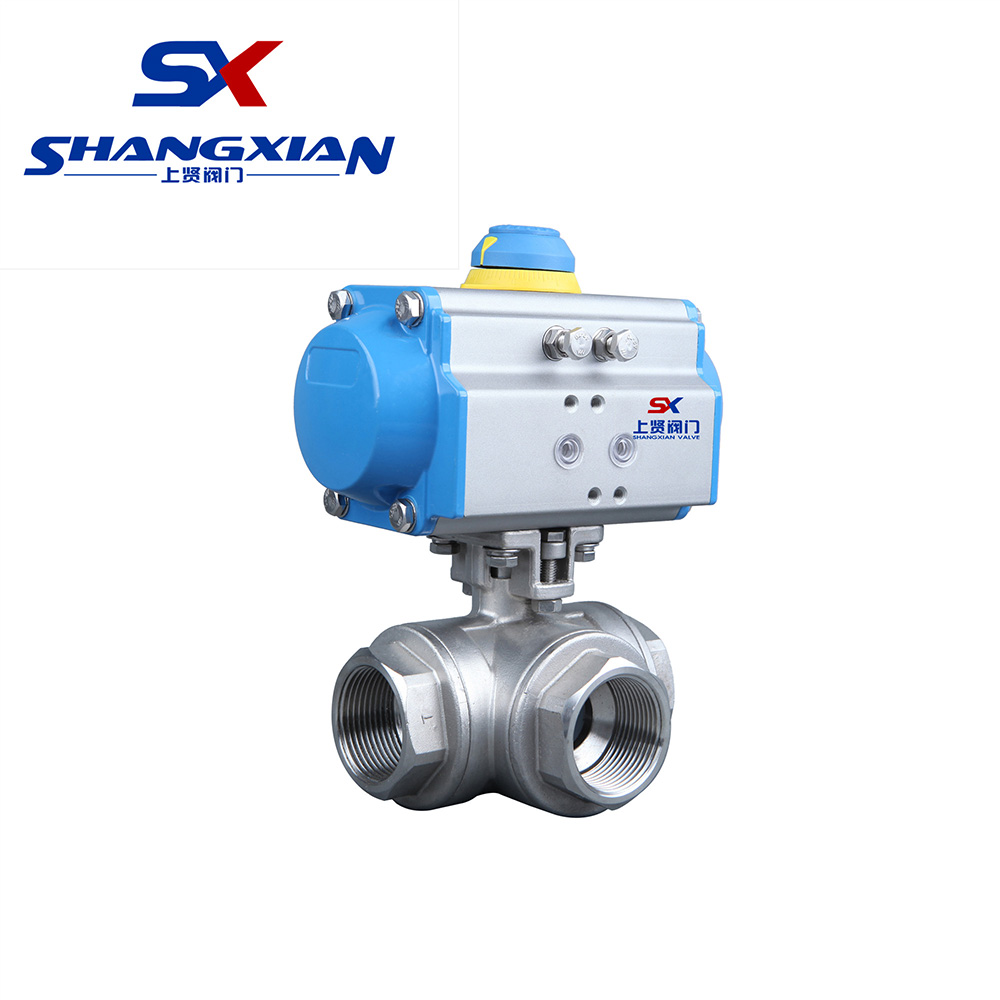

本公司的氣動三通內羅紋球閥合用于食物、飲料、化工等管路、水處置、高層修建、給排水等管路。氣動三通內羅紋球閥分為“L型氣動內羅紋球閥”與“T型氣動羅紋球閥”，L型合用于介質的流向切換，能使彼此垂直的兩個通道聯通，T型合用于介質的分流，合流或流向切換。雙層閥桿填料合適德國泄露測試請求，在體系泄壓后不須要拆下全部閥體就可以停止查抄和維修。氣動三通內羅紋球閥任一通口(kou)都可(ke)(ke)用作進口(kou)而無泄露，并可(ke)(ke)按(an)照工況(kuang)須要制成L型(xing)或(huo)T型(xing)通道，本氣動內羅紋球閥裝(zhuang)置便利。
（1）氣動三通內羅紋球閥有兩座和四座密封布局，閥芯孔道有L型和T型兩種布局情勢，接納節制閥芯扭轉角度，轉變閥芯孔道與管道口的毗連狀況，可完成對三條支管差別的組合節制。氣動三通內羅紋球閥暢通才能大，可節制氣體、液體、蒸汽，合用于節制高粘度，纖維顆粒狀的流體。也合用于密封請求較嚴酷的場所。
（2）兩閥座密封三通球閥具備布局松散、形狀雅觀、密封機能好，它能完成對管道中介質流向的切換。也能使彼此垂直的兩個通道連通或封閉。
（3）四閥座密封三通球閥具備外型雅觀、布局松散公道，它可完成介質流向的切換，也可以使三個通道彼此連通，同時可封閉肆意一個通道，使別的兩個通道連通，矯捷節制管路是介質的合流或分流。
（4）T型(xing)閥(fa)芯孔(kong)道可以使三條正(zheng)交的(de)管道彼(bi)此連(lian)通或切(qie)換，起(qi)分流(liu)(liu)或合流(liu)(liu)感化(hua)；L型(xing)孔(kong)道毗連(lian)彼(bi)此正(zheng)交的(de)兩管道。使另外一條孔(kong)道堵截(jie)，起(qi)轉(zhuan)變介質流(liu)(liu)向感化(hua)。
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | ||||||
| 閥體情勢 | 三段式分體式閥體 | ||||||
| 毗連情勢 | 羅紋式、焊接式 | ||||||
| 閥芯情勢 | "O"型球形閥芯 | ||||||
| 舉措規模 | 0～90° | ||||||
| 泄露量Q | 按GB/T4213-92，小于額外KV0.01% (軟密封：零泄露) | ||||||
| 根基偏差 | 帶定位器：小于全路程的±2% | ||||||
| 死區 | 帶定位器：小于全路程的±2% | ||||||
| 可調規模 | 250：1 | ||||||
| 設置裝備擺設履行機構 | GT、AT、ST、SR系列單雙感化氣動履行器 | ||||||
| 節制體例 | 開關兩位節制、4～20mA摹擬量旌旗燈號節制 | ||||||
| 履行器型號 | GT、AT、ST、SR系列單雙感化氣動履行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 情況溫度 | -30～+70℃ |
| 感化情勢 | 單感化履行機構、雙感化履行機構 |
| 可配附件 | 定位器、電磁閥、氛圍過濾減壓器、保位閥、路程開關、閥位傳遞器、手輪機構等 |
|
利用新系列氣動履行器，有雙感化式和單感化式（彈簧復位），齒輪齒條傳動；大口徑閥門接納系列AW型氣動履行器拔叉式傳動，布局公道，輸入扭矩大，有雙感化式和單感化式。 |
|
| 整機稱號 | 資料稱號 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處置 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 加強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈 | |||
| 合用介質 | 水、氣體、蒸汽、油品等 | 硝酸等侵蝕性介質 | 醋酸等侵蝕介質 | 尿素等侵蝕性介質 |
| 通徑DN | 英寸" | 毗連尺寸 | |||
|---|---|---|---|---|---|
| mm | inch (G) | L | L1 | H | A |
| 10 | 3/8 | 60 | 30 | 57 | 110 |
| 15 | 1/2 | 72 | 36 | 68 | 110 |
| 20 | 3/4 | 85 | 42 | 70 | 110 |
| 25 | 1 | 91 | 46 | 80 | 140 |
| 32 | 11/4 | 110 | 55 | 85 | 140 |
| 40 | 11/2 | 122 | 61 | 100 | 180 |
| 50 | 2 | 145 | 72 | 110 | 180 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行(xing)器參數：履行(xing)器情勢、節(jie)(jie)制體例(li)、節(jie)(jie)制旌旗燈(deng)號(4-20mA,1-5V)、感化(hua)體例(li)(氣(qi)-開式(shi)，氣(qi)-關式(shi))
