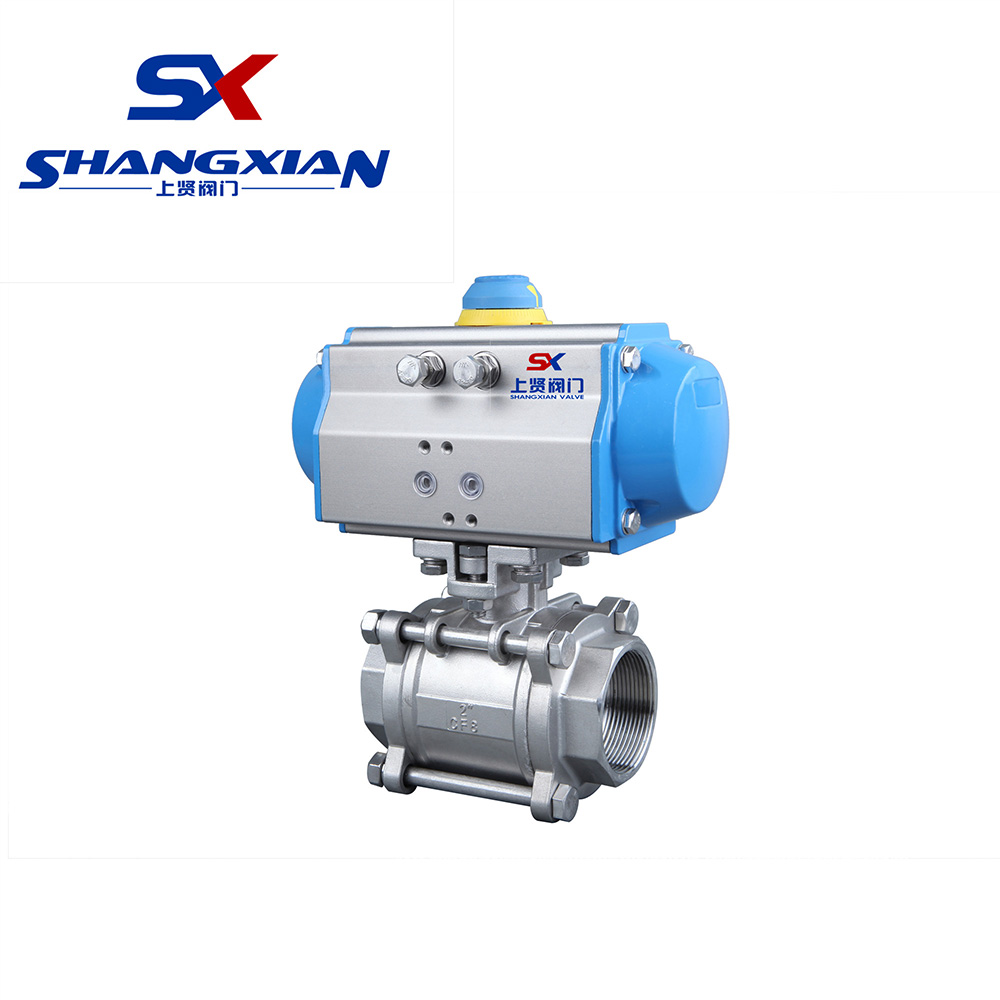

本公司的內羅紋氣動球閥及氣動焊接球閥分為全體式、兩片式及三片式。閥體鍛造接納臺灣工藝，布局公道、外型雅觀。閥座接納彈性密封布局，密封杰出。內羅紋氣動球閥閥桿接納有倒密封的下裝式布局，閥腔非常升壓時，閥桿不會被打擊。可設置90°開關定位機構，按照須要加鎖以防誤操縱。內羅紋氣動球閥及氣(qi)動焊接(jie)球(qiu)閥(fa)合用于(yu)PN1.0～4.0MPa,任務溫度-29～180℃（密(mi)封(feng)圈為加強聚四(si)氟乙(yi)烯）或-29～300℃（密(mi)封(feng)圈為對位聚苯）的(de)多種(zhong)管(guan)(guan)路上，用于(yu)截斷或接(jie)通管(guan)(guan)路中(zhong)(zhong)的(de)介(jie)質，選用差別的(de)材(cai)質，可(ke)別離合用于(yu)水(shui)、蒸汽、油品、硝(xiao)酸、氨鹽水(shui)、中(zhong)(zhong)和(he)水(shui)等多種(zhong)介(jie)質。
| 設想與制作 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 布局長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 查驗與實驗 | JB/T 9092、API 598、GB/T13927 |
| 公稱通徑DN(mm) | 10～100 | 履行器型號 | GT、AT、AW系列單雙感化氣動履行器 |
|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | 供氣壓力 | 0.4～0.7MPa |
| 閥體情勢 | 三片式精鑄閥體、二片是精鑄閥體 | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 毗連情勢 | 羅紋式、焊接式 | 情況溫度 | -30～+70℃ |
| 閥芯情勢 | "O"型球形閥芯 | 感化情勢 | 單感化履行機構、雙感化履行機構 |
| 密封填料 | PTFE、柔性石墨 | 可配附件 | 定位器、電磁閥、氛圍過濾減壓器、保位閥、路程開關、閥位傳遞器、手輪機構等 |
| 流量特征 | 類似快開型 |
利用新系列氣動履行器，有雙感化式和單感化式（彈簧復位），齒輪齒條傳動；大口徑閥門接納系列AW型氣動履行器拔叉式傳動，布局公道，輸入扭矩大，有雙感化式和單感化式。 |
|
| 舉措規模 | 0～90° | ||
| 泄露量Q | 按GB/T4213-92，小于額外KV0.01% (軟密封：不泄露) | ||
| 根基偏差 | 帶定位器：小于全路程的±2% | ||
| 死區 | 帶定位器：小于全路程的2% | ||
| 可調規模 | 250：1 | ||
| 設置裝備擺設履行機構 | GT、AT、AW系列單雙感化氣動履行器 | ||
| 節制體例 | 開關兩位節制、4-20mA摹擬量節制 | ||
| 整機稱號 | 資料稱號 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處置 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 加強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈 | |||
| 合用介質 | 水、氣體、蒸汽、油品等 | 硝酸等侵蝕性介質 | 醋酸等侵蝕介質 | 尿素等侵蝕性介質 |
| 公稱通徑DN(mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 實驗壓力 | 強度實驗 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
| 密封實驗 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| 高壓氣密實驗 | 0.5～0.7 | |||||
| 合用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||
| 通徑DN | 英寸" | 毗連尺寸 | ||||
|---|---|---|---|---|---|---|
| mm | inch | L(mm) | H | 管羅紋G | A | 分量(Kg) |
| 10 | 3/8 | 60 | 57 | 3/8″ | 110 | 0.34 |
| 15 | 1/2 | 75 | 68 | 1/2″ | 110 | 0.47 |
| 20 | 3/4 | 80 | 70 | 3/4″ | 110 | 0.68 |
| 25 | 1 | 90 | 80 | 1″ | 140 | 1.2 |
| 32 | 11/4 | 110 | 85 | 11/4″ | 140 | 1.9 |
| 40 | 11/2 | 125 | 100 | 11/2″ | 180 | 2.7 |
| 50 | 2 | 144 | 110 | 2″ | 180 | 3.9 |
| 65 | 21/2 | 186 | 130 | 21/2″ | 200 | 7.1 |
| 80 | 3 | 206 | 150 | 3″ | 250 | 11.5 |
| 100 | 4 | 240 | 170 | 4″ | 250 | 20.5 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行器(qi)參(can)數：履行器(qi)情勢、節制(zhi)體(ti)例(li)、節制(zhi)旌旗燈號(4-20mA,1-5V)、感(gan)化體(ti)例(li)(氣-開(kai)式，氣-關式)
