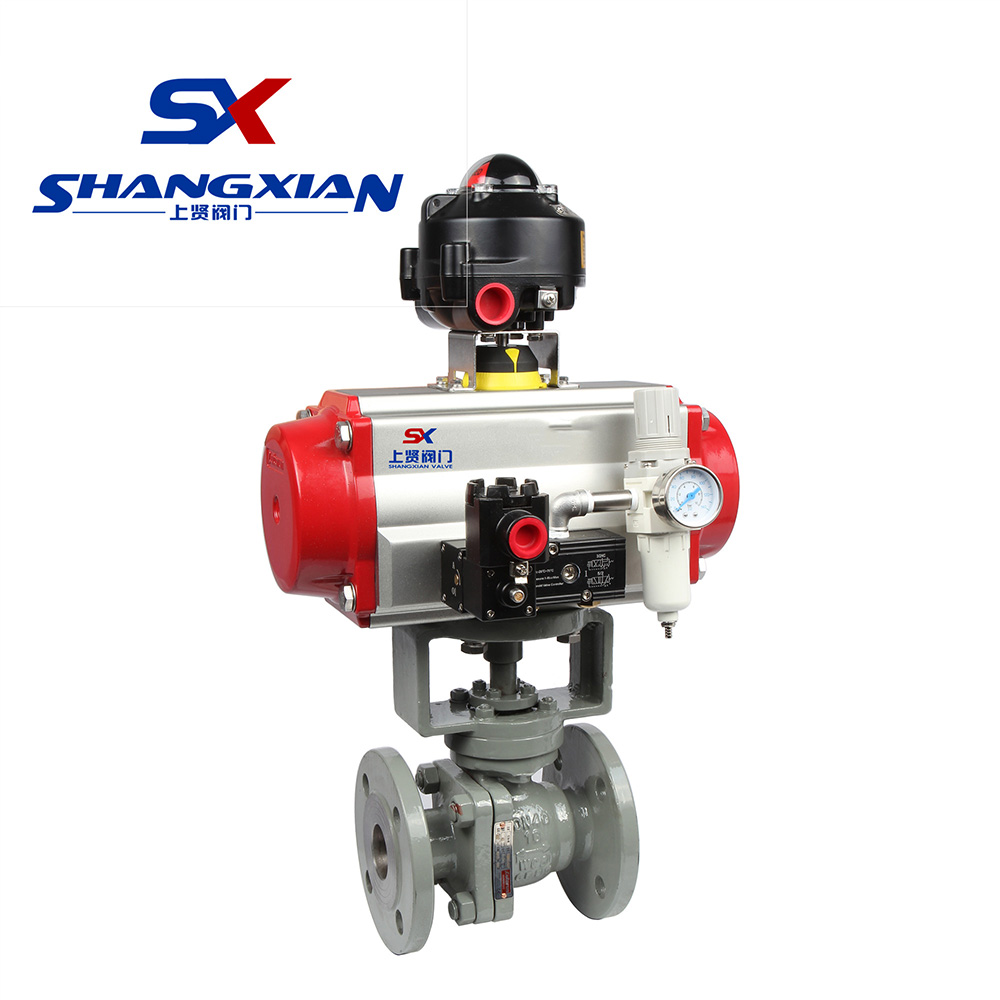

本公司的GQ641氣動高溫球閥是接納金屬硬密封球閥及活塞式氣動履行器構成。密封面接納金屬硬密封閥座，可合用于≤500°之內的介質。氣動高溫球閥可配以閥門定位器輸入節制旌旗燈號(4-20mADC或1-5VDC)氣源便可節制運轉。亦可配路程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可完成開關操縱，并送出二對無源觸點旌旗燈號唆使閥門的開關。氣動高溫球閥全體具備布局松散、體積精小、運轉不變、密封性好、維修輕易、裝置便利、順應性好等長處。合適于介質是黏稠、含顆粒、纖維性子的場所。氣動高溫球閥首(shou)要利(li)用于(yu)煤(mei)油、化工、講授裝(zhuang)備(bei)、輕(qing)工、高壓裝(zhuang)備(bei)、造紙(zhi)等產業主動節制(zhi)體(ti)系中，作(zuo)遠間隔集合節制(zhi)或當場節制(zhi)。
| 公稱通徑DN(mm) | 15～200 | 履行器型號 | GT、AT、AW系列單雙感化氣動履行器 |
|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | 供氣壓力 | 0.4～0.7MPa |
| 閥體情勢 | 兩段式鍛造球閥 | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 毗連情勢 | 法蘭式、焊接式 | 情況溫度 | -30～+70℃ |
| 閥芯情勢 | "O"型球形閥芯 | 感化情勢 | 單感化履行機構、雙感化履行機構 |
| 密封填料 | 柔性石墨、金屬環繞糾纏墊片 | 可配附件 | 定位器、電磁閥、氛圍過濾減壓器、保位閥、路程開關、閥位傳遞器、手輪機構等 |
| 流量特征 | 類似快開型 |
利用新系列氣動履行器，有雙感化式和單感化式（彈簧復位），齒輪齒條傳動；大口徑閥門接納系列AW型氣動履行器拔叉式傳動，布局公道，輸入扭矩大，有雙感化式和單感化式。 |
|
| 舉措規模 | 0～90° | ||
| 泄漏量Q | 按GB/T4213-92，小于額外KV0.01% | ||
| 合用溫度 | PPL≤300℃、硬密封≤450℃ | ||
| 根基偏差 | 帶定位器：小于全路程的±2% | ||
| 死區 | 帶定位器：小于全路程的2% | ||
| 可調規模 | 250：1 | ||
| 設置裝備擺設履行機構 | GT、AT、AW系列單雙感化氣動履行器 | ||
| 節制體例 | 開關兩位節制、4-20mA摹擬量節制 | ||
| 設想與制作 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 布局長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 查驗與實驗 | JB/T 9092、API 598、GB/T13927 |
| 整機稱號 | 資料稱號 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處置 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 加強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈 | |||
| 合用介質 | 水、氣體、蒸汽、油品等 | 硝酸等侵蝕性介質 | 醋酸等侵蝕介質 | 尿素等侵蝕性介質 |
| 公稱通徑DN(mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 實驗壓力 | 強度實驗 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
| 密封實驗 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| 高壓氣密實驗 | 0.5～0.7 | |||||
| 合用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||
| 公稱通徑DN(mm) | 首要尺寸 | 法蘭尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6MPa | PN2.5MPa | |||||||||||
| L | H | H1 | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 235 | / | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 242 | / | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 245 | / | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 267 | / | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 267 | / | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 310 | 102 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 340 | 114 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 373 | 127 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 430 | 152 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 520 | 184 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 560 | 219 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 710 | 273 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | 360 | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | 395 | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行(xing)器(qi)參數：履行(xing)器(qi)情勢(shi)、節(jie)制體例、節(jie)制旌旗燈號(4-20mA,1-5V)、感化體例(氣-開式(shi)，氣-關式(shi))
