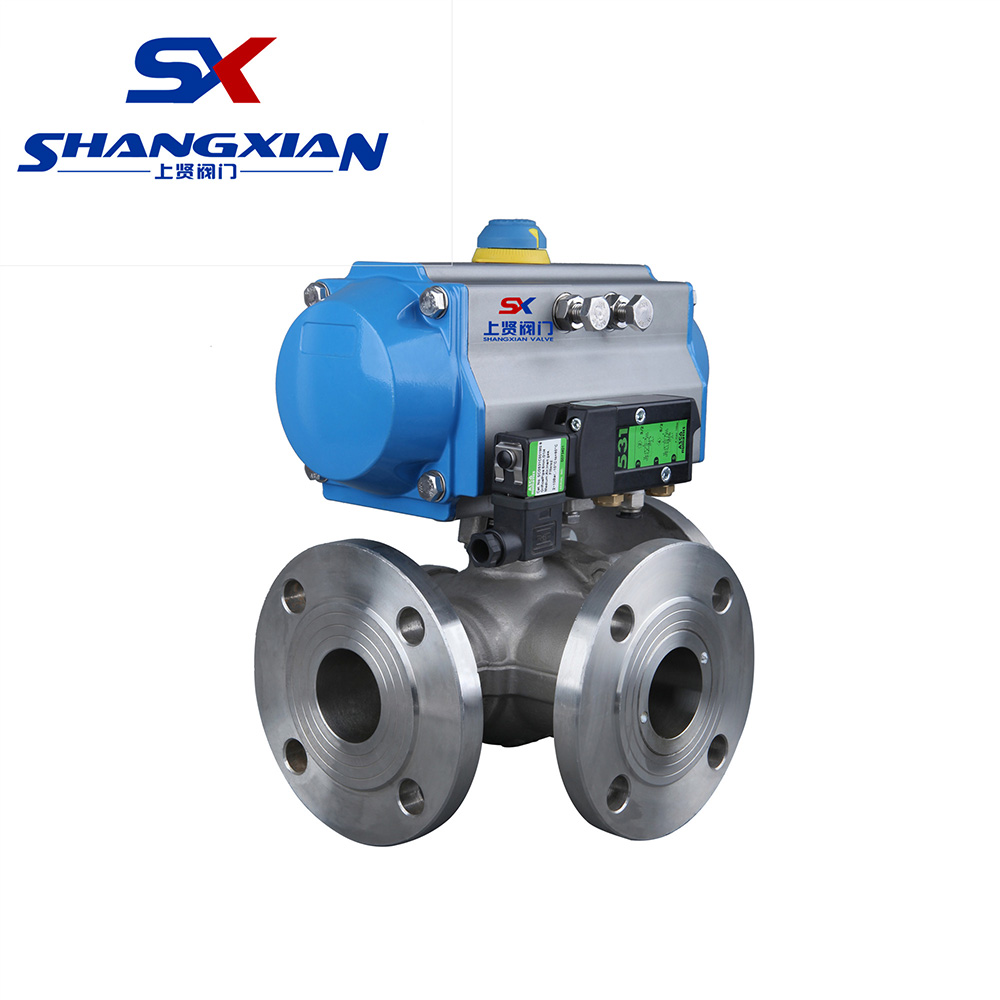

Q644/45氣動三通球閥

具體實施先容

Q644/Q645氣動三通球閥

一、氣動三通球閥 產物概述

本公司的氣動三通球閥是一種三通道的反轉展轉型球閥, 用于介質分流、合流及流向切換，每一個管道都能夠作為進口或出口。氣動三通球閥分有氣動三通L型球閥和氣動三通T型球閥兩種，能夠到達差別的出產工藝請求。氣動三通L型球閥是對三條管道中的兩條管道停止堵截，氣動三通T型球閥完成把三條連通管道停止合流與分流。氣動三通球閥與電氣閥門定位器配套，輸出4～20mADC旌旗燈號及0.4～0.7MPa氣源便可節制運行，完成對壓力、流量、溫度、液位等參數的調理。亦配路程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可完成開關操縱，并送出二對無源觸點旌旗燈號唆使閥門的開關。氣動三通球閥首要利用于化工(gong)，煤油(you)，輕紡(fang)，電力，食物，制冷，航(hang)空(kong)，航(hang)天，造紙等產業(ye)范疇(chou)。

二、氣動三通球閥 產物特色

（1）流體阻力小，其阻力系數與同長度的管段相稱。 　　
（2）布局簡略、體積小、分量輕。 　　
（3）密封杰出，今朝球閥的密封面資料大多利用塑料、密封性好，在真空體系中也已利用。 　　
（4）操縱便利，開閉快，從全開到全關只需扭轉90°，便于遠間隔的節制。 　　
（5）維修便利，球閥布局簡略，密封圈普通都是勾當的，裝配替代都比擬便利。 　　
（6）在全開或全閉時，球體和閥座的密封面與介質離隔，介質經由過程時，不會引發氣動三通球閥密封面的侵蝕。 　　
（7）合用規模大(da)，通(tong)徑從小到(dao)(dao)幾(ji)毫米(mi)，大(da)到(dao)(dao)幾(ji)米(mi)，從高真空(kong)到(dao)(dao)高壓力都可利用。

三、氣動三通球閥 首要手藝參數及機能

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
許可壓差(MPa)	≤公稱壓力
舉措規模	0～90°
閥體情勢	二段分體式鍛造閥體
閥蓋情勢	全體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
毗連體例	法蘭式、羅紋式(合用于1/2"～2")
閥芯情勢	三通球型閥芯
流量特征	類似快開特征
泄漏量Q	軟密封：不泄漏；金屬密封：按GB/T4213-92，小于額外KV0.01%
根基偏差	±1%
回差	±1%
死區	≤1%
設置裝備擺設履行器型號	GT、SR、ST、AT、AW系列單雙感化氣動履行器
節制體例	開關兩位節制、4-20mA摹擬量節制

四、氣動三通球閥 履行器手藝參數

履行器型號	GT、SR、ST、AT、AW系列單雙感化氣動履行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
情況溫度	-30～+70℃
感化情勢	單感化履行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙感化履行機構：氣關式(B)--失氣時閥位堅持(FL)；氣開式(K)-- 失氣時閥位堅持(FL)
可配附件	定位器、電磁閥、氛圍過濾減壓器、保位閥、路程開關、閥位傳遞器、手輪機構等

五、氣動三通球閥 首要設想規范

設想與制作	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
布局長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
查驗與實驗	JB/T 9092、API 598、GB/T13927

六、氣動三通球閥 首要整機資料

整機稱號	資料稱號
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處置	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、加強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
合用介質	水、氣體、蒸汽、油品等	硝酸等侵蝕性介質	醋酸等侵蝕介質	尿素等侵蝕性介質

七、氣動三通球閥 節制體例

油路分配器系統系統平衡三通接頭管管件管件閥門分L型和T型，有機溶劑接入標識基本原則見所示。油路分配器系統系統平衡三通接頭管管件管件L型閥門混用于有機溶劑流入的設置，能使你我保持豎直的的兩只短信入口接入：油路分配器系統系統平衡三通接頭管管件管件T型閥門混用于有機溶劑的分離、合流或流入 設置，T型孔道也能使八個短信入口能夠 接入或使此中的兩只短信入口接入，油路分配器系統系統平衡三通接頭管管件管件閥門平凡認同八個閥門法蘭平面布置，同樣能依據微信用戶申請認同四閥門法蘭平面布置。

八、氣動三通球閥 形狀圖

九、氣動三通球閥 裝置毗連尺寸

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
L	150	150	180	200	220	240	260	280	320	380	440	550
L1	75	75	90	100	110	120	130	140	160	190	220	275
H	185	191	193	212	217	260	293	323	382	468	510	655
W	140	140	140	164	164	190	210	247	276	348	378	524
PN1.6MPa法蘭毗連尺寸
D	95	105	115	140	150	165	185	200	220	250	285	340
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	46	56	65	76	84	99	118	132	156	184	211	266
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22
PN2.5MPa法蘭毗連尺寸
D	95	105	115	140	150	165	185	200	235	270	300	360
D1	65	75	85	100	110	125	145	160	190	220	250	310
D2	46	56	65	76	84	99	118	132	156	184	211	274
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26
PN4.0MPa法蘭毗連尺寸
D	95	105	115	140	150	165	185	200	235	270	300	375
D1	65	75	85	100	110	125	145	160	190	220	250	320
D6	40	51	58	66	76	88	110	121	150	176	204	260
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30
PN6.4MPa法蘭毗連尺寸
D	105	130	140	155	170	180	205	215	250	295	345	415
D1	75	90	100	110	125	135	160	170	200	240	280	345
D6	40	51	58	66	76	88	110	121	150	176	204	260
n-φd	4-14	4-18	4-18	4-22	4-22	4-22	8-22	8-22	8-26	8-30	8-33	12-36

十、氣動三通球閥 產物選型

（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行(xing)器參數(shu)：履行(xing)器情勢、節制(zhi)體(ti)例(li)、節制(zhi)旌旗燈號(4-20mA,1-5V)、感化體(ti)例(li)(氣(qi)(qi)-開(kai)式，氣(qi)(qi)-關(guan)式)
