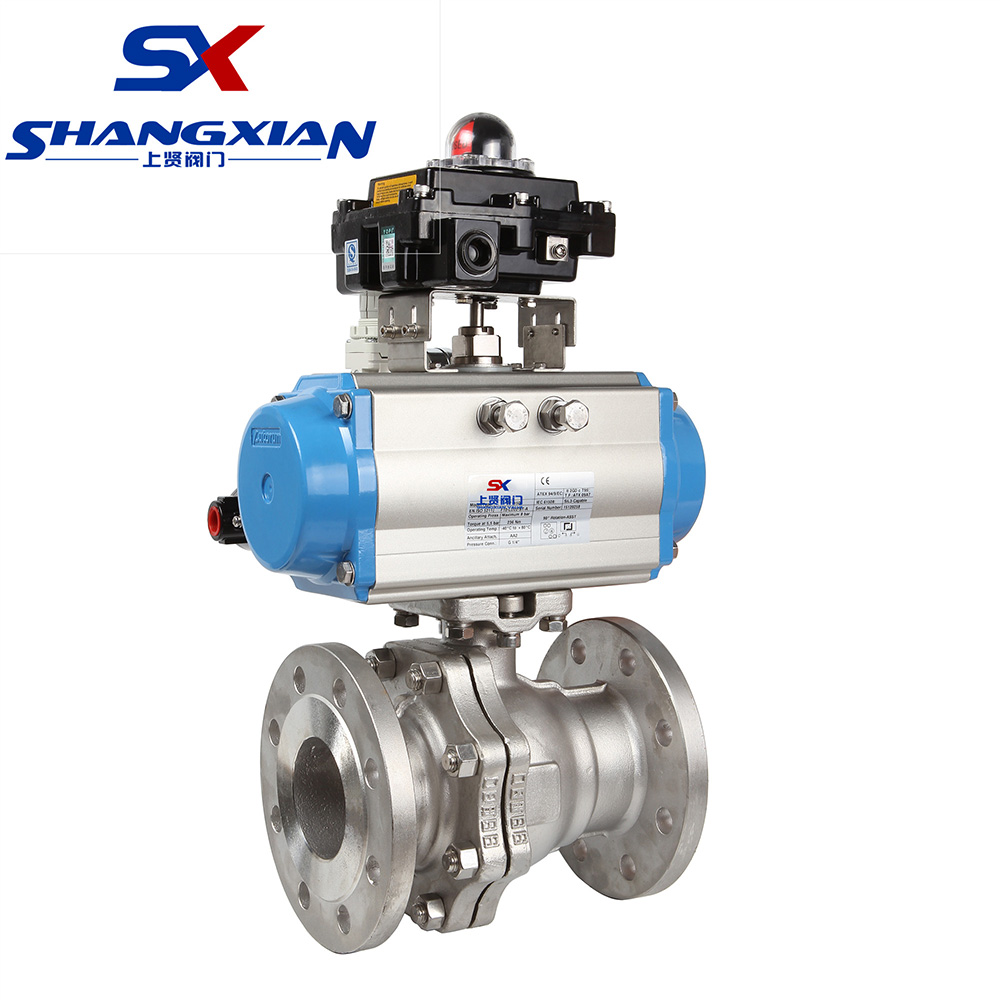

本公司的Q641H氣動硬密封球閥合用于兩位堵截、調理的場所。球閥與履行機構的毗毗連納直連體例。氣動金屬密封球閥首要合用于溫度高溫250度以上的工況場所。氣動金屬密封球閥首要分為兩種密封布局：即單向密封和雙向密封；單向密封：只能在劃定的標的目的即球閥標示的密封標的目的密封；雙向密封：在兩個標的目的上都能夠密封；氣動硬密封球閥的布局情勢分為浮動球式和牢固球式；毗連情勢為法蘭毗連、焊接毗連及羅紋毗連。與電氣閥門定位器配套，輸出4～20mADC旌旗燈號及0.4～0.7MPa氣源便可節制運行，完成對壓力、流量、溫度、液位等參數的調理。亦配路程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可完成開關操縱，并送出二對無源觸點旌旗燈號唆使閥門的開關。氣動硬密封球閥具備連線簡略，布局松散、尺寸小、分量輕、阻力小、舉措不變等長處。氣動硬密封球閥首要(yao)用于煤油、自然氣、煤炭和(he)(he)礦石的開采(cai)、提煉加工和(he)(he)管道保送體(ti)(ti)系(xi)(xi)(xi)中(zhong)；化(hua)工產(chan)物(wu)和(he)(he)食物(wu)出產(chan)中(zhong)；水(shui)電(dian)(dian)、火電(dian)(dian)和(he)(he)核電(dian)(dian)的電(dian)(dian)力(li)出產(chan)體(ti)(ti)系(xi)(xi)(xi)中(zhong)；都(dou)會和(he)(he)產(chan)業企業的給排水(shui)、供熱和(he)(he)供氣體(ti)(ti)系(xi)(xi)(xi)中(zhong)。
1、接納圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座布局，密封預緊力設想公道，密封杰出。
2、接納差別的布局裝配的閥桿，可以使填料不會滲漏，且閥桿也不會脫出。
3、按照用戶的須要，可設想成順應粉塵（包含含固體顆粒），漿料等介質的布局。
4、氣動金屬密封球(qiu)閥應按劃定流向利用(yong)。
| 公稱通徑(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流量系數Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4、10.0MPa | |||||||||||||
| 泄露量 | 硬密封：≤額外流量的10-5 | |||||||||||||
| 閥體情勢 | 兩段式閥體(浮動球體) | 兩段式閥體(牢固球體) | ||||||||||||
| 閥芯情勢 | “O”型球形閥芯 | |||||||||||||
| 密封填料 | 聚四氟乙烯(PTFE)、金屬石墨環繞糾纏墊片 | |||||||||||||
| 毗連情勢 | 法蘭、焊接、羅紋 | |||||||||||||
| 流量特征 | 類似快開特征 | |||||||||||||
| 可調規模 | DN15-65 | DN80-300 | ||||||||||||
| 250:1 | 350:1 | |||||||||||||
| 合用溫度 | 密封面 | |||||||||||||
| 硬密封≤450℃ | ||||||||||||||
| 設置裝備擺設履行機構 | GT、SR、ST、AT、AW系列單雙感化氣動履行器 | |||||||||||||
| 節制體例 | 開關兩位節制、4-20mA摹擬量節制 | |||||||||||||
| 履行器型號 | GT、SR、ST、AT、AW系列單雙感化氣動履行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 情況溫度 | -30～+70℃ |
| 感化情勢 | 單感化履行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙感化履行機構：氣關式(B)--失氣時閥位堅持(FL)；氣開式(K)-- 失氣時閥位堅持(FL) |
| 可配附件 | 定位器、電磁閥、氛圍過濾減壓器、保位閥、路程開關、閥位傳遞器、手輪機構等 |
| 整機稱號 | 資料 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處置 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | 不銹鋼 | |||
| 填料 | V型PTFE四氟填料、柔性石墨 | |||
| 設想與制作 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 布局長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 查驗與實驗 | JB/T 9092、API 598、GB/T13927 |
| 公稱通徑DN(mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 實驗壓力 | 強度實驗 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
| 密封實驗 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| 高壓氣密實驗 | 0.5～0.7 | |||||
| 合用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||
| 公稱通徑DN(mm) | 首要尺寸 | 法蘭尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6MPa | PN2.5MPa | |||||||||||
| L | H | H1 | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | / | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | / | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | / | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | / | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | / | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 102 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 114 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 127 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 152 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 184 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 219 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 273 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | 360 | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | 395 | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履(lv)行器參數：履(lv)行器情勢、節制(zhi)體例、節制(zhi)旌旗燈號(hao)(4-20mA,1-5V)、感(gan)化體例(氣-開式，氣-關式)
