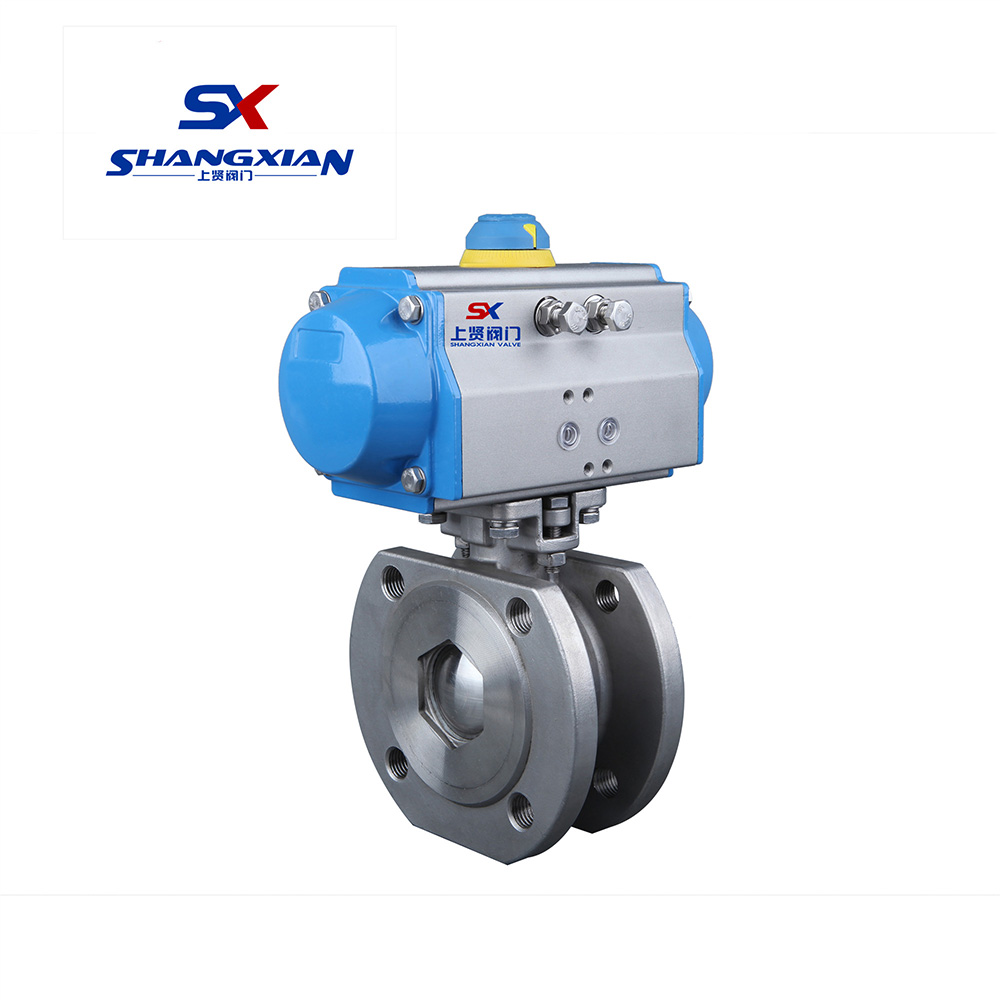

本公司的Q671氣動對夾球閥是氣動球閥系列中的一種產物。球芯通道形狀有矩形、V形及O形。氣動對夾球閥具備布局松散、體積小、分量輕、裝置便利等特色。氣動超薄球閥它接納直連體例履行機構毗連，具備布局松散、尺寸小、分量輕、磨擦阻力小、回差小、舉措不變等長處氣動超薄球閥首要(yao)利用(yong)在煤油、化工(gong)、冶(ye)金、電(dian)站、輕工(gong)等范疇，對油、水、氣及紙漿或纖維狀流(liu)體(ti)停(ting)止主動調理或堵(du)截節(jie)制。
| 公稱通徑 | DN10～150mm | |
|---|---|---|
| 公稱壓力 | PN1.6 2.5 4.0 MPa (高壓可定制) | |
| 泄露量 | 軟密封:不泄露 | 硬密封:≤額外流量的10-5 |
| 履行機構 | 可另配PSQ、HQ、UNIC、361RS等系列電子式電動履行機構 | |
| 流量特征 | 快開特征 | |
| 可調規模 | DN10-80 | DN100-150 |
| 250:1 | 350:1 | |
| 閥體情勢 | 全體式鍛造、全體式鍛造 | |
| 毗連情勢 | 超薄法蘭式、對夾式 | |
| 閥芯情勢 | "O"型球形閥芯 | |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
| 合用溫度 | 密封面 | |
| PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||
| 設置裝備擺設履行器型號 | GT、SR、ST、AT、AW系列單雙感化氣動履行器 | |
| 節制體例 | 開關兩位節制、4-20mA摹擬量節制 | |
| 履行器型號 | GT、SR、ST、AT、AW系列單雙感化氣動履行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 情況溫度 | -30～+70℃ |
| 感化情勢 | 單感化履行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙感化履行機構：氣關式(B)--失氣時閥位堅持(FL)；氣開式(K)-- 失氣時閥位堅持(FL) |
| 可配附件 | 定位器、電磁閥、氛圍過濾減壓器、保位閥、路程開關、閥位傳遞器、手輪機構等 |
| 整機稱號 | 資料 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處置 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE(聚四氟乙稀)、PPL(對位聚苯)、金屬制密封帶(硬塑不銹鋼) | |||
| 填料 | V型PTFE四氟填料、柔性石墨 | |||
| 公稱通徑DN(mm) | DN15-300 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
| 實驗壓力 | 強度實驗 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封實驗 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 高壓氣密實驗0.5～0.7 | |||||
| 合用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||
| 公稱通徑DN(mm) | L | D | D1 | D2 | n-Φd | H | L1 |
|---|---|---|---|---|---|---|---|
| 15 | 35 | 95 | 65 | 45 | 4-M12 | 185 | 130 |
| 20 | 38 | 105 | 75 | 55 | 4-M12 | 191 | 140 |
| 25 | 42 | 115 | 85 | 65 | 4-M12 | 193 | 150 |
| 32 | 50 | 135 | 100 | 78 | 4-M16 | 212 | 165 |
| 40 | 60 | 145 | 110 | 85 | 4-M16 | 217 | 180 |
| 50 | 70 | 160 | 125 | 100 | 4-M16 | 260 | 200 |
| 65 | 95 | 180 | 145 | 120 | 4-M16 | 293 | 220 |
| 80 | 118 | 195 | 160 | 135 | 8-M16 | 323 | 250 |
| 100 | 140 | 215 | 180 | 155 | 8-M16 | 382 | 280 |
| 125 | 175 | 245 | 210 | 185 | 8-M16 | 468 | 320 |
| 150 | 210 | 280 | 240 | 210 | 8-M16 | 510 | 360 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行(xing)器參數：履行(xing)器情勢、節制體例、節制旌旗燈號(4-20mA,1-5V)、感化體例(氣(qi)-開式，氣(qi)-關式)
