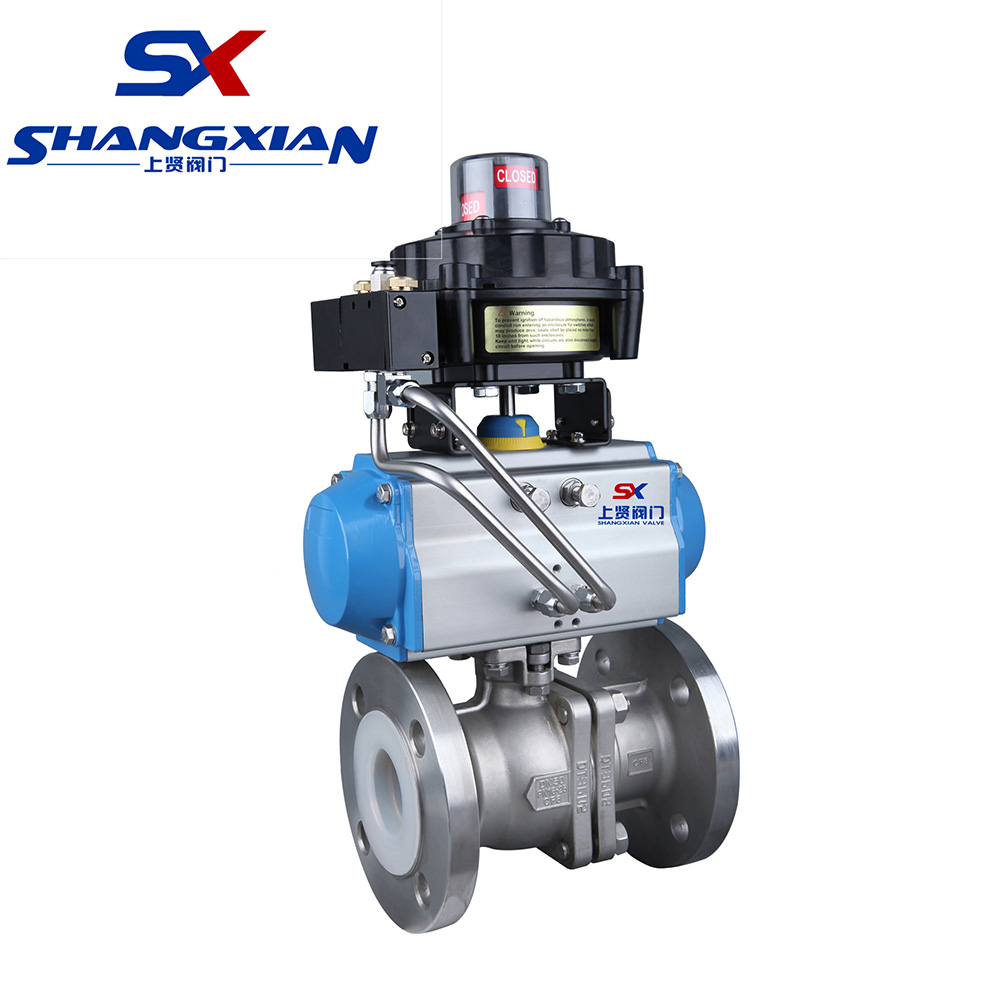

本公司的氣動法蘭球閥接納高準度氣動履行器及精鑄球閥構成。首要分為氣動開關球閥及氣動堵截球閥兩大類。氣動法蘭球閥具備布局松散、體積精小、運轉杰出、流阻系數低、密封性好、維修輕易、裝置便利、順應性好等長處。氣動開關球閥可配路程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可完成開關操縱，并送出二對無源觸點旌旗燈號唆使閥門的開關。氣動堵截球閥合適于介質是黏稠、含顆粒、纖維性子的場所。氣動法蘭球閥首要利用于煤油、化工、講授裝(zhuang)備、輕工、高壓裝(zhuang)備、造紙(zhi)等產(chan)業(ye)主(zhu)動節(jie)制體系中，作遠(yuan)間隔集合節(jie)制或當場節(jie)制。
1、流體阻力小，即便是縮徑球閥，其流體阻力也相稱小。
2、止推軸承減小閥桿摩擦力矩，可以使閥桿持久操縱安穩。
3、閥座密封機能好，接納聚四氟乙烯等彈性資料制成的密封圈，布局易于密封，并且球閥的閥封才能跟著介質壓力的增添而增添。
4、閥桿密封杰出，因為閥桿只做扭轉而不做起落活動，閥桿的填料密封不易粉碎，且密封才能跟著介質的壓力增添而增添。
5、因(yin)為(wei)聚四氟乙烯(xi)等資(zi)料具備(bei)杰出的自光(guang)滑性(xing)，與球(qiu)體的摩擦喪失小，故球(qiu)閥的利(li)用時(shi)候長。
| 設想與制作 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 布局長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 查驗與實驗 | JB/T 9092、API 598、GB/T13927 |
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額外流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 許可壓差(MPa) | ≤公稱壓力 | |||||||||||
| 閥體情勢 | 兩段式鍛造球閥 | |||||||||||
| 毗連情勢 | 法蘭式、焊接式、羅紋式 | |||||||||||
| 閥芯情勢 | "O"型球形閥芯 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 流量特征 | 類似快開型 | |||||||||||
| 舉措規模 | 0～90° | |||||||||||
| 泄漏量Q | 按GB/T4213-92，小于額外KV0.01% | |||||||||||
| 可調規模 | 250：1 | 350：1 | ||||||||||
| 設置裝備擺設履行機構 | 可配GT、SR、ST、AT、AW等系列氣動履行機構 | |||||||||||
| 節制體例 | 開關型(開關兩位節制)、調理型(4～20mA節制) | |||||||||||
| 履行器型號 | GT、SR、ST、AT、AW系列單雙感化氣動履行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 情況溫度 | -30～+70℃ |
| 感化情勢 | 單感化履行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙感化履行機構：氣關式(B)--失氣時閥位堅持(FL)；氣開式(K)-- 失氣時閥位堅持(FL) |
| 可配附件 | 定位器、電磁閥、氛圍過濾減壓器、保位閥、路程開關、閥位傳遞器、手輪機構等 |
| 整機稱號 | 資料 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處置 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE(聚四氟氯乙烯)、PPL(對位聚苯)、鋁合金材料封好(硬質的鋁合金) | |||
| 填料 | V型PTFE四氟填料、柔性石墨 | |||
| 公稱通徑DN(mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 實驗壓力 | 強度實驗 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
| 密封實驗 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| 高壓氣密實驗 | 0.5～0.7 | |||||
| 合用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||
| 公稱通徑DN(mm) | 首要尺寸 | 法蘭尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6MPa | PN2.5MPa | |||||||||||
| L | H | H1 | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | / | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | / | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | / | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | / | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | / | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 102 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 114 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 127 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 152 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 184 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 219 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 273 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | 360 | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | 395 | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
（1）閥體參數：公稱通徑、任務壓力、工藝介質、利用場所、閥體資料等系列參數。
（2）履行(xing)器參數(shu)：履行(xing)器情勢、節制體(ti)例(li)、節制旌旗燈(deng)號(4-20mA,1-5V)、感化體(ti)例(li)(氣-開式，氣-關(guan)式)
